أين يجب أن يوضع ضاغط الهواء في المصنع؟ما هي المتطلبات؟ (2)

أين يجب أن يوضع ضاغط الهواء في المصنع؟ما هي المتطلبات؟ (2)

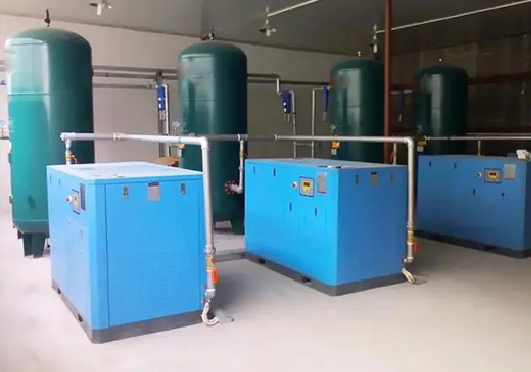

02. ضاغط عديم الزيت التنسيب والتصميم

لتركيب معدات الهواء المضغوط ذات الأنابيب الطويلة ، يجب تنفيذ أسلاك نظام التوزيع.يتم تثبيت معدات الهواء المضغوط بالقرب من المعدات المساعدة مثل المضخة والمروحة ، وهي ملائمة للإصلاح والصيانة ؛يعد موقع غرفة المرجل أيضًا اختيارًا جيدًا.يجب أن يكون المبنى مجهزًا بمعدات الرفع التي يستخدم حجمها للتعامل مع أثقل الأجزاء (عادةً المحركات) في تركيب الضاغط ويمكن استخدام الرافعة الشوكية.كما يجب أن تحتوي على مساحة أرضية كافية لتركيب ضواغط إضافية للتوسع في المستقبل.بالإضافة إلى ذلك ، يجب أن يكون ارتفاع الخلوص كافياً لتعليق المحرك أو المعدات المماثلة عند الضرورة.يجب أن يكون لمعدات الهواء المضغوط مصرف أرضي أو مرافق أخرى للتعامل مع المكثفات منها مرحلة واحدة ضاغط، المبرد اللاحق ، خزان تخزين الهواء ، المجفف ، إلخ. يجب أن يتوافق تركيب الصرف الأرضي مع اللوائح البلدية.

03. البنية التحتية للغرفة

بشكل عام ، لا يلزم سوى أرضية مسطحة ذات قدرة تحمل كافية لوضع معدات الضاغط.في معظم الحالات ، يتم دمج الجهاز بوظيفة مقاومة للصدمات.لتركيب المشاريع الجديدة ، عادة ما تستخدم كل وحدة ضاغط قاعدة لتنظيف الأرضية.قد تتطلب آلات المكبس وأجهزة الطرد المركزي الكبيرة أساسات بلاطة خرسانية مثبتة على قاعدة صخرية أو أساسات صلبة من التربة.بالنسبة لمعدات الضاغط المتطورة والكاملة ، تم تقليل تأثير الاهتزاز الخارجي.في النظام الذي يحتوي على ضاغط طرد مركزي ، قد يكون من الضروري قمع اهتزاز أساس غرفة الضاغط.

04. هواء المدخول

يجب أن يكون الهواء الداخل للضاغط نظيفًا وخاليًا من المواد الصلبة والغازية الملوثة.جزيئات الغبار والغازات المسببة للتآكل مدمرة بشكل خاص.عادةً ما يوجد مدخل الهواء للضاغط عند فتحة مبيت تقليل الضوضاء ، ولكن يمكن أيضًا وضعه عن بُعد في المكان الذي يكون الهواء فيه نظيفًا قدر الإمكان.إذا تم خلط الغاز الملوث بعادم السيارة مع الهواء المراد استنشاقه ، فقد يتسبب ذلك في عواقب وخيمة.يجب استخدام المرشح الأولي (فاصل الإعصار ، نوع اللوحة أو مرشح نوع الحزام الدوار) للأجهزة ذات تركيز الغبار العالي في الهواء المحيط.

في هذه الحالة ، يجب مراعاة انخفاض الضغط الناتج عن الفلتر الأولي في عملية التصميم.من المفيد أيضًا الحفاظ على مدخل الهواء عند درجة حرارة منخفضة.من المناسب نقل هذا الهواء من خارج المبنى إلى الضاغط عبر أنبوب منفصل.من المهم استخدام أنابيب مقاومة للتآكل مزودة بشبكة عند المدخل ، مما يقلل بشكل كبير من خطر تساقط الثلوج أو المطر في الضاغط.من المهم أيضًا استخدام أنابيب بقطر كافٍ للحصول على أقل انخفاض ممكن في الضغط.تصميم أنبوب السحب لضاغط المكبس مهم بشكل خاص.سيؤدي صدى خط الأنابيب الناتج عن الموجة الدائمة الصوتية الناتجة عن تردد النبض الدوري للضاغط إلى إتلاف خط الأنابيب والضاغط ، ويؤثر على البيئة المحيطة من خلال الضوضاء منخفضة التردد المهيجة.
