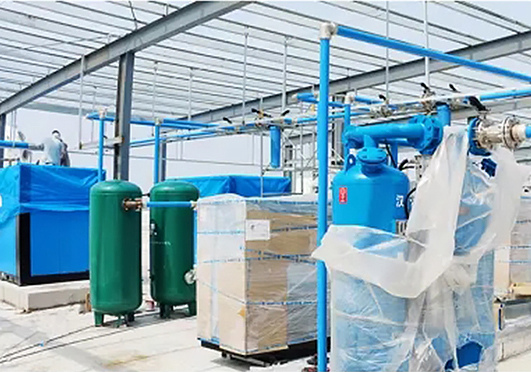

يمكن تقسيم خط أنابيب إمداد الهواء لضاغط الهواء اللولبي تقريبًا إلى خراطيم ضغط (تنطبق على ضواغط هواء لولبية صغيرة أو الهواء المؤقت) ، والأنابيب المجلفنة ، والأسعار المعتدلة ، المستخدمة على نطاق واسع في تركيب خطوط أنابيب الضغط لضواغط الهواء اللولبية ، والألمنيوم.إن خط الأنابيب الفائق المصنوع من السبائك مناسب للعملاء الذين لديهم متطلبات أعلى على صورة المصنع ، ومتطلبات أعلى للجودة من إمدادات الغاز واستقرار إمدادات الغاز.

يحتاج تركيب أنبوب ضاغط الهواء اللولبي إلى تلبية المتطلبات العشرة التالية:

1. يجب تركيب صمام إغلاق في منفذ تزويد الهواء لوحدة ضاغط الهواء اللولبي ، ويجب أن يكون خط الأنابيب بميل 1°~ 2° لتسهيل تصريف المكثفات في خط الأنابيب.

2. يجب ألا يتجاوز انخفاض ضغط الأنابيب 5٪ الذي تم ضبطه بواسطة ضاغط الهواء اللولبي ، لذلك من الأفضل اختيار قطر للأنبوب أكبر من قيمة التصميم عند الأنابيب.

3. يجب توصيل خط الأنابيب الفرعي من أعلى خط الأنابيب الرئيسي لمنع الماء المكثف في خط الأنابيب من التدفق إلى آلة العمل أو العودة إلى ضاغط الهواء اللولبي.

4. الأدوات المراد تشحيمها يجب أن تكون مجهزة بمجموعة ثلاثية (مرشح الهواء ، منظم الضغط ، وحدة تغذية الزيت) للحفاظ على عمر الخدمة للأداة.

5. لا يمكن تصغير الأنبوب الرئيسي بشكل تعسفي.إذا كان من الضروري تقليله أو تكبيره ، فيجب استخدام أنبوب مخفض الانكماش ، وإلا فسيكون هناك تدفق مختلط عند المفصل ، مما سيؤدي إلى فقد كبير للضغط وله تأثير كبير على عمر خط الأنابيب.

6. إذا كانت هناك معدات عازلة للتنقية مثل خزان تخزين الهواء والمجفف بعد ضاغط الهواء ، فإن الأنابيب المثالية يجب أن تكون ضاغط الهواء + خزان تخزين الهواء + مجفف.بهذه الطريقة ، يمكن لخزان تخزين الغاز تفريغ جزء من الماء المكثف ، كما أن خزان تخزين الغاز لديه وظيفة تقليل درجة حرارة الغاز.يدخل الهواء ذو ​​درجة الحرارة المنخفضة ومحتوى الماء الأقل إلى المجفف مرة أخرى ، مما يقلل من حمل المجفف.

7. استهلاك الهواء من النظام كبير والوقت قصير.من الأفضل تركيب خزان تخزين الهواء كمخزن مؤقت ، والذي يساعد بشكل كبير ضاغط الهواء.

8. بالنسبة لهواء الضاغط مع ضغط نظام أقل من 1.5Mpa ، يجب أن تكون سرعة التدفق في أنبوب التسليم أقل من 15m / sec لتجنب انخفاض الضغط المفرط.

9. قلل من استخدام الأكواع والصمامات المختلفة في خط الأنابيب لتقليل فقد الضغط.

10. الأنابيب المثالية هي أن الطريق الرئيسي يحيط بالمصنع بأكمله ، بحيث يمكن الحصول على جميع جوانب الهواء المضغوط في أي موضع.إذا زاد استهلاك الغاز لخط فرعي فجأة ، يمكن تقليل انخفاض الضغط.بالإضافة إلى ذلك ، يتم ترتيب الصمامات المناسبة على الخط الرئيسي على شكل حلقة لتسهيل الصيانة وقطع الاستخدام.
