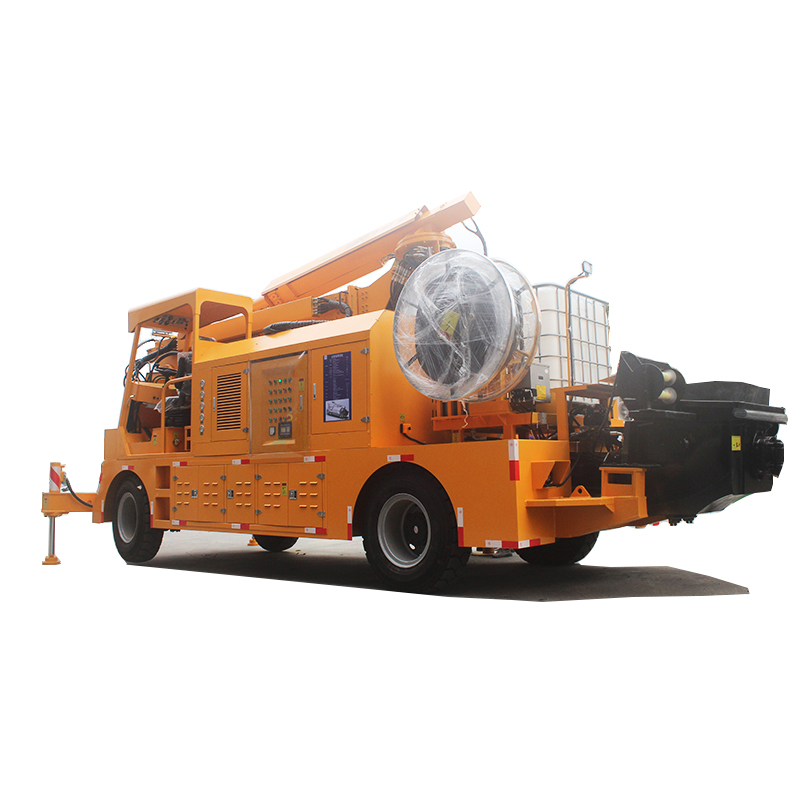

تم تصميم مناور رش الخرسانة الميكانيكي AWT 3516N خصيصًا لرش المشاريع الخرسانية في ظل ظروف البناء الصعبة. مصممة لأداء البناء الخرساني الرطب والجاف تلقائيًا. هذه الآلة مناسبة جدًا لتثبيت المنحدرات أو التعدين وبناء الأنفاق التي تتطلب مناولات صغيرة. يمكن استخدام جهاز التحكم عن بعد اللاسلكي لتوفير إمكانية الحركة الكاملة وتحسين السلامة من خلال السماح للمشغل بالابتعاد عن الصخور المحفورة حديثًا والخرسانة التي تم رشها حديثًا.
| الكمية: | |
|---|---|
أوت 3516 ن
aivyter
8413400000
ميزات المنتج:
المعلمات التقنية الرئيسية:
| نظام الهيكل | ناقل حركة احتراق داخلي-محول عزم الدوران هيدروليكي، دفع رباعي، توجيه رباعي |
| محرك | طاقة خرج العلامة التجارية YUNNE: 92KW/2400rpm |
| نظام النقل | نظام النقل الهيدروليكي |
| سرعة السفر | ترس منخفض السرعة 0-5 كم/ساعة، ترس عالي السرعة 0-15 كم/ساعة |
| القدرة على التسلق | 40%(22°) |
| الحد الأدنى من الخلوص الأرضي | 400 ملم |
| زاوية تأرجح التعليق | ±10° تمكن الهيكل من التكيف بشكل أفضل مع أسطح الطرق غير المستوية |
| توجيه | نظام توجيه هيدروليكي للعجلات الأربع، مع وظائف سفر قطرية وشكل ثمانية |
| الحد الأدنى لنصف قطر الدوران | داخل 3500 ملم، خارج 7300 ملم |
| وزن | 17 طن |
| البعد الشامل | 8970 × 2500 × 3500 ملم (الطول × العرض × الارتفاع) |
| مضخة نقل الخرسانة | AWT-SPJ30 مضخة خرسانة بمكبس هيدروليكي، صمام بندول أوتوماتيكي سريع التبديل من النوع S، قادوس مجهز بشاشة اهتزازية وبوابة تفريغ ذات فتحة سفلية |
| قدرة نقل الضخ | 35 م 3 / ساعة، 4-35 م 3، قابل للتعديل |
| الحد الأقصى لضغط النقل | 8 ميجا باسكال |
| الحجم الكلي | 16 ملم |
| حزم الطاقة الكهروهيدروليكية | |
| المحركات الكهربائية | 55 كيلو واط/1480 دورة في الدقيقة؛ درجة الحماية: IP54 |
| مضخات هيدروليكية | أحدث نظام ضخ محسّن وأداء مستقر وموثوق. تعتمد المضخات والصمامات الرئيسية علامة تجارية عالمية ومحلية مشهورة. |
| ذراع روبوتية من الخرسانة المرشوشة | يتم التحكم في ذراع الرش التلسكوبي ذو المرحلتين والدوار ذو المرحلتين هيدروليكيًا بالكامل ويتم طي الذراع الصغير، لذلك لا توجد نقطة عمياء أثناء التشغيل. يمكن تشغيله بواسطة جهاز التحكم عن بعد السلكي واللاسلكي، ويمكن تعديل سرعة كل حركة للذراع، مع تنظيم السرعة بدون خطوات. |
| أقصى ارتفاع للخرسانة | 16 م |
| الحد الأقصى لعرض الخرسانة المرشوشة | 30 م |
| أبعد مسافة للخرسانة | 15 م (أمامي) |
| الحد الأدنى لارتفاع نفق الخرسانة | 4 م |
| الحد الأقصى لعمق الخرسانة المرشوشة | 8 م (تحت سطح موقف السيارات) |
| زاوية الملعب من الطفرة الصغيرة | -90 درجة ~ +90 درجة |
| زاوية الملعب من طفرة كبيرة | -30 درجة ~ +65 درجة |
| تلسكوب على مرحلتين | طفرة تلسكوبية على مرحلتين |
| دوران كبير للذراع | 270 الدوران |
| دوران الذراع الصغيرة | أرجوحة 360 درجة، يمكن طي الأذرع الكبيرة والصغيرة بمقدار 0 درجة. |
| برميل تخثر مزدوج السرعة | 1000 لتر + 500 لتر |
| بكرة الكابل | |
| إعادة اللف بمحرك هيدروليكي | مواصفات الكابل 3x35+1*16 |
| تسريع مضخة نقل التخثر | محرك هيدروليكي، تحكم نسبي كهروهيدروليكي |
| القدرة الانتاجية | 30-1000 لتر/ساعة |
| يتحكم | تحقيق جهاز التحكم عن بعد وواجهة الإنسان والآلة (العرض)، كلاهما يمكنهما التحكم في التدفق المحدد |
| الأنابيب الخرسانية وملحقاتها | |
| الأنبوب المفصلي لمخرج مضخة الخرسانة، ومخفض DN125-100 وأنبوب التوصيل DN90، وجهاز حقن الهواء المضغوط والمضاف، ومغير التدفق، إلخ. | |
| (خياري) | |
| نظام تنظيف بالضغط العالي، كاميرا خلفية، مضخة شفط ذاتية للمسرع | |
| (1) نظام التنظيف بالضغط العالي: مضخة مياه ذات ضغط عالي من النوع المكبس، محرك هيدروليكي، مع خرطوم تنظيف ومسدس ماء | |
| (2) عكس الكاميرا. | |
| (3) مضخة الشفط الذاتي للمسرع | |
التعليمات:
