المنظمون في نظام ضاغط الهواء

هل تساءلت يومًا عن كيفية التأكد من أن أدوات الهواء الخاصة بك تعمل بأفضل حالاتها دون المخاطرة بالضرر؟ منظمات ضاغط الهواء هي المفتاح للتحكم في ضغط الإخراج وضبطه، مما يضمن الدقة والسلامة. تسمح لك هذه الأجهزة بمطابقة ضغط الهواء مع المتطلبات المحددة لأدواتك، مما يمنع التحميل الزائد أو ضعف الأداء.

يستكشف هذا المقال الوظيفة, عناصر، و عملية التعديل من المنظمين، إلى جانب نصائح لاستكشاف المشكلات الشائعة وإصلاحها. سواء كنت مستخدمًا مبتدئًا أو ذا خبرة، فإن فهم منظمات ضواغط الهواء يمكن أن يعزز الكفاءة ويطيل عمر المعدات. انغمس في إتقان هذا الجانب المهم من أنظمة ضواغط الهواء!

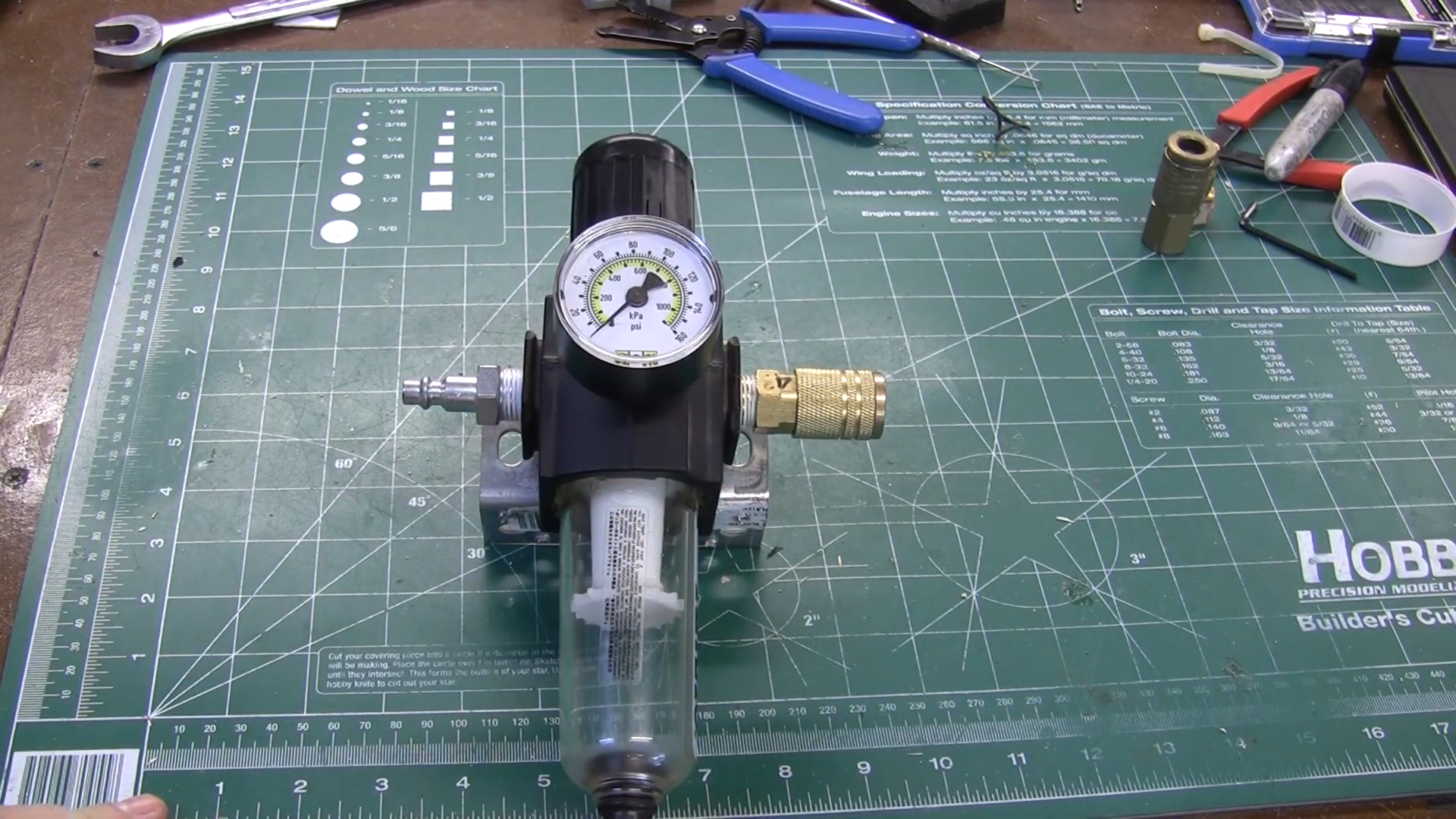

ما هو منظم ضاغط الهواء؟

يتحكم منظم ضغط ضاغط الهواء في ضغط الهواء الصادر من الضاغط، مما يضمن إخراجًا ثابتًا ومثاليًا لأدواتك. فهو يتيح للمستخدمين ضبط الضغط ليتوافق مع متطلبات محددة، وحماية المعدات من التلف وتحسين الكفاءة. مزود بمقياس ومقبض تعديل، فهو ينظم تدفق الهواء بدقة، مما يجعله ضروريًا للمهام التي يكون فيها تناسق الضغط وتوافق الأدوات أمرًا بالغ الأهمية.

كيف تعمل منظمات الضغط في نظام ضاغط الهواء؟

يعمل منظم الضغط من خلال التحكم في ضغط الإخراج الثابت من ضاغط الهواء والحفاظ عليه. وإليك كيفية عملها:

1. دخول الهواء: يدخل الهواء المضغوط إلى المنظم من خزان الضاغط.

2. آلية الربيع: يوجد داخل المنظم صمام مزود بنابض يتحكم في تدفق الهواء. يحدد توتر الزنبرك الضغط المحدد.

3. تعديل الضغط: يقوم المستخدم بضبط مقبض المنظم، الذي يضبط شد الزنبرك لضبط ضغط الإخراج المطلوب.

4. صمام التحكم: كلما زاد ضغط الهواء، فإنه يدفع ضد الزنبرك. عندما يصل الضغط إلى المستوى المحدد، يغلق الصمام جزئيًا للحفاظ على هذا الضغط.

5. الإخراج: يخرج الهواء المنظم من الصمام عند الضغط الثابت والمعدل، مما يضمن حصول الأدوات أو المعدات على الضغط الصحيح لتحقيق الأداء الأمثل.

كيفية قراءة مقياس الضغط في ضواغط الهواء؟

لقراءة مقياس الضغط الموجود على ضاغط الهواء بدقة، تحتاج إلى فهم المقاييس المختلفة ووظائفها المحددة. فيما يلي تفصيل أكثر تفصيلاً:

1. أنواع أجهزة قياس الضغط:

• مقياس ضغط الخزان: يقيس هذا المقياس ضغط الهواء داخل خزان الضاغط. يوضح مقدار الهواء المضغوط المتوفر في الخزان للاستخدام.

• قراءة هذا المقياس: الضغط هنا عادة ما يكون أعلى عند تشغيل الضاغط، وسوف ينخفض ​​مع استخدام الهواء بواسطة الأدوات أو المعدات.

• مقياس الضغط الناتج (المنظم).: يقيس هذا المقياس ضغط الهواء الذي يتم توصيله إلى الأدوات أو المعدات بعد أن يقوم المنظم بضبطه.

• قراءة هذا المقياس: يوضح ضغط الهواء الذي قمت بضبطه على المنظم، والذي غالبًا ما يكون أقل من ضغط الخزان، حسب متطلبات أدواتك.

2. كيفية قراءة المقياس:

• وجه قياس: معظم أجهزة قياس ضاغط الهواء لها وجه دائري بإبرة تشير إلى قيمة الضغط. قد تحتوي بعض أجهزة القياس أيضًا على قراءات وعلامات رقمية إما في PSI (جنيه لكل بوصة مربعة) أو شريط (وحدات مترية).

• مقياس رطل لكل بوصة مربعة: PSI هي الوحدة الأكثر شيوعًا المستخدمة في ضواغط الهواء، خاصة في الولايات المتحدة. سيُظهر المقياس عادةً قيم ضغط تتراوح من 0 إلى 150 رطل لكل بوصة مربعة أو أكثر، اعتمادًا على حجم الضاغط.

• مقياس الشريط: Bar هي الوحدة المترية المستخدمة عالميًا. 1 بار يساوي تقريبًا 14.5 رطل لكل بوصة مربعة. سيظهر المقياس القيم من 0 إلى 10 أشرطة أو أكثر.

3. تفسير موقف الإبرة:

• ستشير الإبرة الموجودة على المقياس إلى قيمة ضغط محددة. لتحديد القراءة:

• أوجد القيمة التي تشير إليها الإبرة.

• إذا تمت معايرة المقياس باستخدام كل من PSI ووحدات الشريط، فتحقق من المقياس المناسب. على سبيل المثال، إذا كانت الإبرة تشير إلى 60 رطل لكل بوصة مربعة، فهذا هو الضغط في الخزان أو الإخراج (اعتمادًا على المقياس الذي تنظر إليه).

• قد تحتوي بعض أجهزة القياس على علامات متوسطة بين القيم الرئيسية (على سبيل المثال، بين 0 و100 رطل لكل بوصة مربعة)، لذا تأكد من ملاحظة الموضع الدقيق للإبرة.

4. علامات القياس:

• المنطقة الحمراء: تحتوي بعض أجهزة القياس على منطقة حمراء، تشير إلى مستوى ضغط خطير أو مرتفع جدًا. إذا تحركت الإبرة إلى هذه المنطقة، فهذا يشير إلى أن الضاغط يتعرض للضغط وقد يتسبب في حدوث تلف. تأكد من خفض الضغط على الفور.

• نطاق التشغيل الأمثل: تتمتع العديد من الضواغط بنطاق تشغيل مثالي محدد على المقياس، وعادةً ما يتراوح بين 60-80% من السعة القصوى، وهو نطاق الضغط الآمن والفعال لكي يعمل الضاغط.

5. مقياس ضغط الخزان:

• يقرأ هذا المقياس الضغط داخل خزان الهواء.

• قراءة منخفضة: إذا كانت الإبرة تشير إلى النطاق الأدنى (على سبيل المثال، أقل من 60 رطل لكل بوصة مربعة)، فهذا يعني أن الخزان منخفض في الهواء وقد يحتاج الضاغط إلى التشغيل لتجديده.

• قراءة عالية: القراءة الأعلى (على سبيل المثال، بالقرب من 120 أو 150 رطل لكل بوصة مربعة) تعني أن الخزان يحتوي على الكثير من الهواء المضغوط المخزن. سيتوقف الضاغط عن التعبئة بمجرد وصوله إلى الحد الأقصى المحدد مسبقًا.

6. مقياس الضغط الناتج (المنظم).:

• يشير هذا المقياس إلى الضغط الذي يتم توفيره لأدواتك.

• تعديل: يمكنك ضبط ضغط الخرج باستخدام المنظم. على سبيل المثال، إذا كنت بحاجة إلى 90 رطل لكل بوصة مربعة لمسدس رش، فسوف تقوم بضبط المنظم على هذا المستوى ومراقبة مقياس ضغط الإخراج للتأكد من دقته.

• التباين في القراءة: نظرًا لاستخدام الهواء بواسطة الأدوات، قد ينخفض ​​ضغط الخرج إذا كان ضغط الخزان منخفضًا أيضًا. إذا انخفض ضغط الخرج عن القيمة المحددة، فقد يشير ذلك إلى أن ضغط الخزان منخفض جدًا أو أن الضاغط لا يواكب الطلب.

7. ما الذي تبحث عنه:

• قراءة الضغط: عند قراءة المقياس، انتبه إلى موضع الإبرة وأي علامات ضغط. تأكد من أن الضغط يقع ضمن النطاق الموصى به للضاغط والأداة التي تستخدمها.

• تقلبات الضغط: راقب كيفية تقلب الإبرة. إذا كان الخزان شبه فارغ، فقد ترى الإبرة الموجودة على مقياس ضغط الخزان تنخفض بسرعة. إذا كانت أداتك تتطلب مصدرًا ثابتًا للضغط، فإن أي تقلبات كبيرة في ضغط الخرج قد تشير إلى وجود مشاكل.

8. مثال على القراءة:

• إذا مقياس ضغط الخزان يقرأ 150 رطل لكل بوصة مربعة، ولكن مقياس ضغط الإخراج يقرأ 90 رطل لكل بوصة مربعة، يقوم المنظم بضبط الضغط للاستخدام مع الأدوات.

• إذا كانت قراءة كلا المقياسين قريبة من الحد الأقصى للضغط، فقد يشير ذلك إلى التحميل الزائد أو وجود خلل في نظام الضغط.

كيفية ضبط منظم ضغط الهواء؟

خطوات ضبط منظم ضغط ضاغط الهواء:

1. قم بإيقاف تشغيل ضاغط الهواء (اختياري):

• من أجل السلامة، يوصى غالبًا بإيقاف تشغيل الضاغط قبل إجراء أي تعديلات. ومع ذلك، تسمح بعض الضواغط بإجراء تعديلات أثناء تشغيلها.

• إذا كنت تقوم بضبط المنظم أثناء تشغيل الضاغط، فتأكد من أنك على دراية بتعليمات الشركة المصنعة.

2. تحديد موقع منظم الضغط:

• يوجد منظم الضغط عادةً على اللوحة الأمامية أو جانب ضاغط الهواء، بالقرب من خرطوم الإخراج أو خزان تخزين الهواء. يحتوي على مقبض أو قرص لضبط الضغط.

3. تحقق من إعدادات الضغط الموجودة:

• أنظر إلى مقياس ضغط الإخراج، مما يوضح ضغط الهواء الذي يتم توفيره لأدواتك. دوّن القراءة الحالية، حيث ستحتاج إلى معرفة الضغط الحالي قبل التعديل.

• إذا كان الضاغط الخاص بك يحتوي على مقياس ضغط الخزانسيُظهر ضغط الهواء داخل خزان التخزين، لكن هذا لا يؤثر على ضغط الإخراج المنظم لأدواتك.

4. ضبط المنظم:

• زيادة الضغط: أدر المقبض في اتجاه عقارب الساعة (إلى اليمين). سيؤدي ذلك إلى ضغط الزنبرك الداخلي، مما يسمح بتدفق المزيد من الهواء من خلاله، مما يؤدي إلى رفع ضغط الإخراج.

• خفض الضغط: أدر المقبض عكس اتجاه عقارب الساعة (إلى اليسار). يؤدي ذلك إلى إرخاء الزنبرك، مما يقلل من تدفق الهواء، ويخفض ضغط الخرج.

• أدر مقبض الضبط/القرص: يحتوي المنظم عادةً على مقبض أو قرص في الأعلى أو على الجانب. تحويله في اتجاه عقارب الساعة إلى يزيد ضغط الإخراج وعكس اتجاه عقارب الساعة ينقص الضغط.

5. تحقق من مقياس ضغط الإخراج:

• بعد ضبط المقبض، لاحظ مقياس ضغط الإخراج. وسوف تظهر قيمة الضغط الجديدة أثناء إجراء التعديلات.

• اضبط المقبض بزيادات صغيرة أثناء فحص المقياس لضمان تحقيق الضغط المطلوب.

6. ضبط الضغط المطلوب:

• اضبط ضغط الإخراج على المستوى الأمثل المطلوب لأدواتك أو معداتك. على سبيل المثال، قد تحتاج أداة تعمل بالهواء المضغوط مثل مسدس المسامير إلى ضغط أقل (حوالي 60-90 رطل لكل بوصة مربعة)، بينما قد تتطلب الأدوات التي تعمل بالهواء مثل آلات السفع الرملي ضغطًا أعلى (يصل إلى 150 رطل لكل بوصة مربعة أو أكثر).

• إذا لم تكن متأكدًا من الضغط المطلوب، فارجع إلى تعليمات الشركة المصنعة للأدوات التي تستخدمها.

7. اختبار ضغط الإخراج:

• بمجرد ضبط الضغط المطلوب، من الجيد اختبار مصدر الهواء عن طريق تشغيل الأداة أو الجهاز المتصل للتأكد من أنه يعمل بكفاءة وأن الضغط يظل مستقرًا.

8. تأمين المنظم (إن أمكن):

• تحتوي بعض المنظمات على آلية قفل أو برغي يثبت مقبض الضبط في مكانه بعد ضبط الضغط. تأكد من تشديده لمنع تغيير الإعداد عن غير قصد.

نصائح إضافية:

• نطاق الضغط: تأكد من عدم ضبط ضغط الإخراج أعلى مما هو موصى به لأدواتك. قد يؤدي الضغط المفرط إلى إتلاف الأدوات أو خلق ظروف عمل غير آمنة.

• استخدم الضغط المناسب للمهمة: تتطلب الأدوات عادةً ضغوطًا مختلفة. اضبط المنظم بناءً على متطلبات المهمة، وليس فقط الحد الأقصى من المخرجات الممكنة.

• المراقبة المنتظمة: افحص الضغط بشكل متكرر أثناء العمليات الطويلة للتأكد من بقائه ثابتًا. في بعض الأحيان، يمكن أن يتقلب الضغط، خاصة إذا نفد الهواء المخزن من الضاغط.

كيفية تغيير مفتاح الضغط؟

يتضمن تغيير مفتاح الضغط في ضاغط الهواء استبدال مفتاح الضغط المعيب أو المتهالك لضمان عمل الضاغط بشكل صحيح. فيما يلي دليل خطوة بخطوة حول كيفية تغيير مفتاح الضغط:

الأدوات والمواد اللازمة:

• مفتاح ضغط بديل (تأكد من مطابقته لطراز الضاغط لديك)

• مجموعة وجع أو وجع قابل للتعديل

• مفك البراغي (إذا لزم الأمر)

• شريط تفلون (اختياري، لإغلاق الوصلات الملولبة)

• قفازات ونظارات السلامة (للحماية)

خطوات تغيير مفتاح الضغط:

1. قم بإيقاف تشغيل الضاغط:

• افصل الطاقة: افصل الضاغط من مأخذ التيار الكهربائي أو افصل التيار الكهربائي لضمان السلامة أثناء العمل عليه.

• الافراج عن ضغط الهواء: افتح صمام الصرف الموجود على خزان الهواء للتخلص من أي ضغط متراكم. هذه الخطوة مهمة للسلامة ولمنع أي تصريف عرضي للهواء أثناء عملية الاستبدال.

2. تحديد موقع مفتاح الضغط:

• يوجد مفتاح الضغط عادة بالقرب من المحرك، المثبت على مضخة الضاغط أو الخزان. سيكون به سلكان كهربائيان متصلان به وربما خطوط هواء (لاستشعار الضغط).

3. افصل الأسلاك الكهربائية:

• استخدم أ وجع أو كماشة لفك الصمولة أو المسمار الذي يثبت الأسلاك الكهربائية بمفتاح الضغط.

• لاحظ توصيلات الأسلاك: قبل قطع الاتصال، التقط صورة أو قم بتدوين مكان توصيل كل سلك (غالبًا ما يُسمى 'L' للخط و 'T' للطرف). سيساعدك هذا على إعادة توصيل مفتاح الضغط الجديد بشكل صحيح.

4. افصل الخطوط الجوية (إذا لزم الأمر):

• إذا كان مفتاح الضغط يحتوي على خطوط هواء متصلة، فاستخدم مفتاح ربط لفك تركيبات الهواء وفصلها. يجب الحرص على عدم إتلاف المواضيع.

• في بعض الموديلات، قد يكون هناك أنبوب استشعار متصل بالمفتاح لمراقبة ضغط الهواء. قم بإزالته بعناية.

5. قم بإزالة مفتاح الضغط القديم:

• باستخدام أ وجع، قم بفك مفتاح الضغط القديم من الضاغط. قد تحتاج إلى استخدام القليل من القوة إذا كان المفتاح مثبتًا بإحكام أو متآكلًا.

6. قم بتثبيت مفتاح الضغط الجديد:

• قبل تثبيت مفتاح الضغط الجديد، تطبيق شريط تفلون إلى خيوط المفتاح الجديد (إذا كان يحتوي على اتصالات مترابطة) لضمان الختم المناسب.

• قم بربط مفتاح الضغط الجديد على الضاغط، ثم قم بإحكام ربطه باستخدام مفتاح الربط. احرص على عدم الإفراط في ربطها، لأن ذلك قد يؤدي إلى تلف المفتاح أو الضاغط.

7. إعادة توصيل الخطوط الجوية:

• إذا قمت بفصل خطوط الهواء، فأعد توصيلها بمفتاح الضغط الجديد. أحكم ربط الوصلات باستخدام مفتاح الربط، مع التأكد من عدم وجود تسرب للهواء.

8. أعد توصيل الأسلاك الكهربائية:

• أعد توصيل الأسلاك الكهربائية بمفتاح الضغط الجديد، مع اتباع نفس تكوين الأسلاك مثل المفتاح القديم. تأكد من أن الاتصالات آمنة.

9. تحقق من وجود تسربات واتصالات فضفاضة:

• تحقق مرة أخرى من جميع توصيلات الهواء والكهرباء للتأكد من أنها محكمة ومتصلة بشكل صحيح.

• افحص المنطقة المحيطة بمفتاح الضغط بحثًا عن أي علامات تآكل أو تلف أو تسرب.

10. اختبر الضاغط:

• قم بتوصيل الضاغط مرة أخرى بمصدر الطاقة أو قم بتشغيل الطاقة مرة أخرى.

• قم بتشغيل الضاغط واتركه يبني ضغط الهواء في الخزان. تحقق مما إذا كان الضاغط يتوقف عن العمل عندما يصل إلى الضغط المحدد ويتم تشغيله مرة أخرى عندما ينخفض ​​الضغط.

• راقب مفتاح الضغط للتأكد من أنه يعمل بشكل صحيح وأن الضاغط يعمل ويتوقف بشكل صحيح.

نصائح لاستبدال ناجح:

• مفتاح الضغط الأيمن: استخدم دائمًا مفتاح ضغط بديل متوافق مع طراز ضاغط الهواء الخاص بك. يجب أن يتطابق المفتاح مع نطاق الجهد والضغط الأصلي.

• راجع الدليل: إذا لم تكن متأكدًا من عملية التثبيت أو الأسلاك، فارجع إلى دليل الشركة المصنعة للحصول على تعليمات مفصلة.

• السلامة أولا: اتخذ دائمًا احتياطات السلامة المناسبة، مثل ارتداء القفازات والنظارات الواقية، لتجنب الإصابة بسبب الهواء المضغوط أو المكونات الكهربائية.
