الضواغط الغشائية: مبادئ العمل والميزات والمزايا والتطبيقات

A ضاغط الحجاب الحاجز هو الحل المثالي للصناعات التي تتطلب درجة عالية من النقاء والدقة والموثوقية في أنظمة ضغط الغاز الخاصة بها. تم تصميمه للعمل دون تلوث بالزيت، فهو يضمن أن عملياتك نظيفة وفعالة.

في هذه المقالة، سنستكشف مبادئ عمل الضواغط الغشائية وميزاتها الرئيسية ومزاياها والتطبيقات المتنوعة التي تخدمها. سنقوم أيضًا بمقارنتها بأنواع أخرى من الضواغط، مما يساعدك على فهم السبب الذي يجعل الضاغط الغشائي هو الخيار الأمثل لاحتياجاتك.

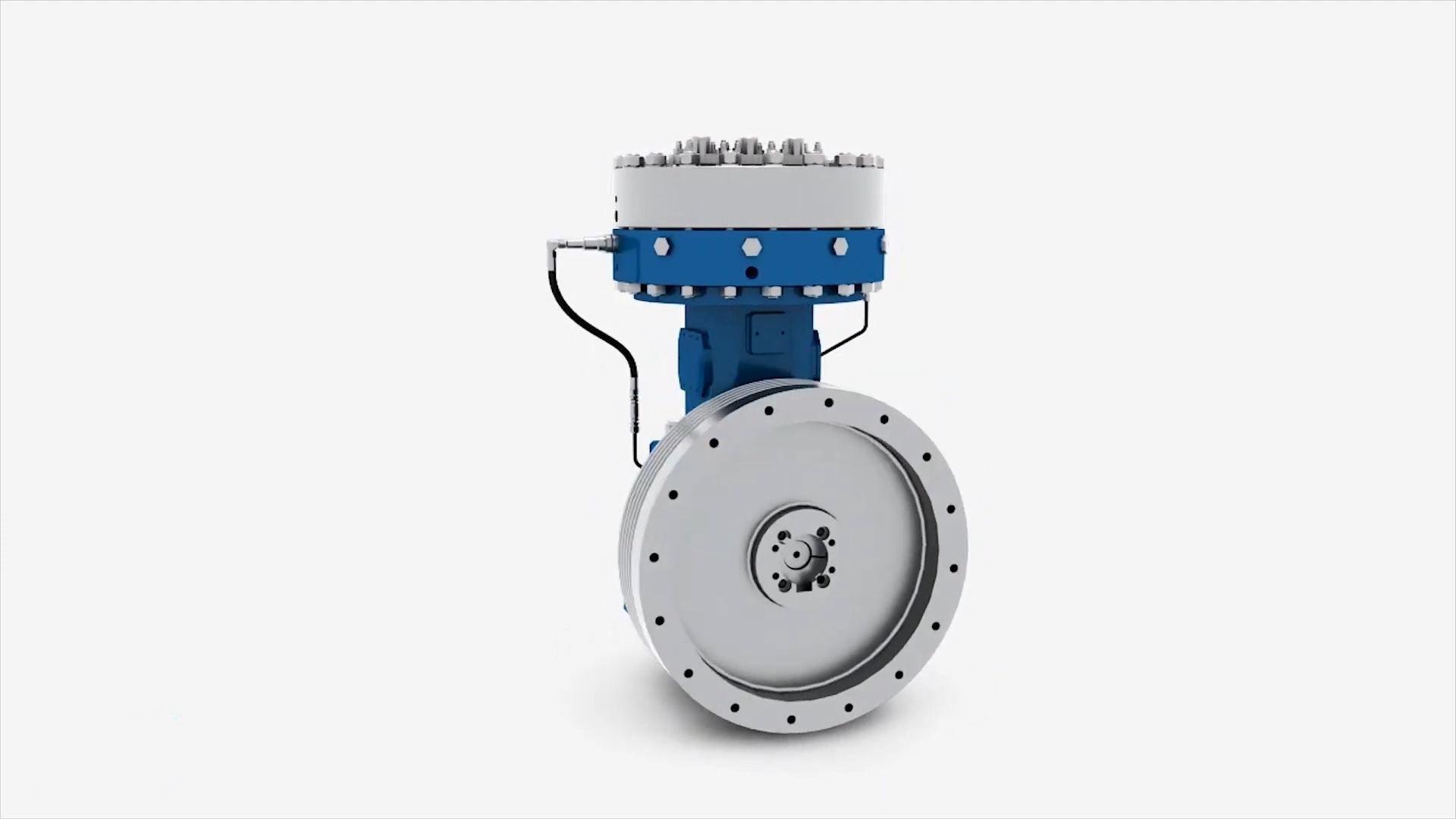

ما هي ضواغط الحجاب الحاجز

الضاغط الغشائي هو ضاغط ذو إزاحة موجبة يضغط الغازات باستخدام غشاء مرن، يتم تشغيله بواسطة محرك هيدروليكي أو ميكانيكي. إنه يعزل الغاز عن آلية القيادة، مما يضمن عملية ضغط مانعة للتسرب وخالية من التلوث، مما يجعله مناسبًا للغازات عالية النقاء أو الخطرة أو التفاعلية.

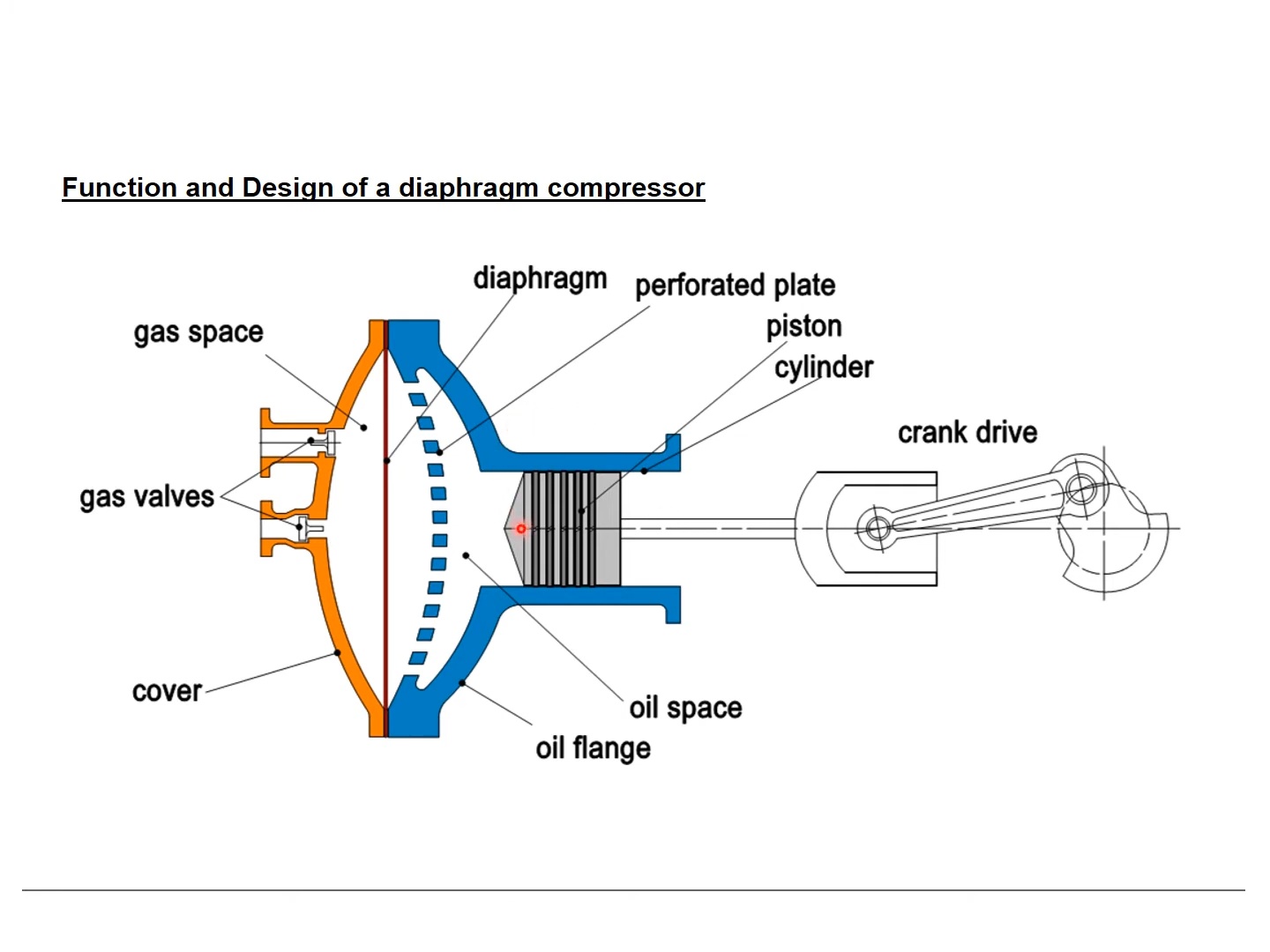

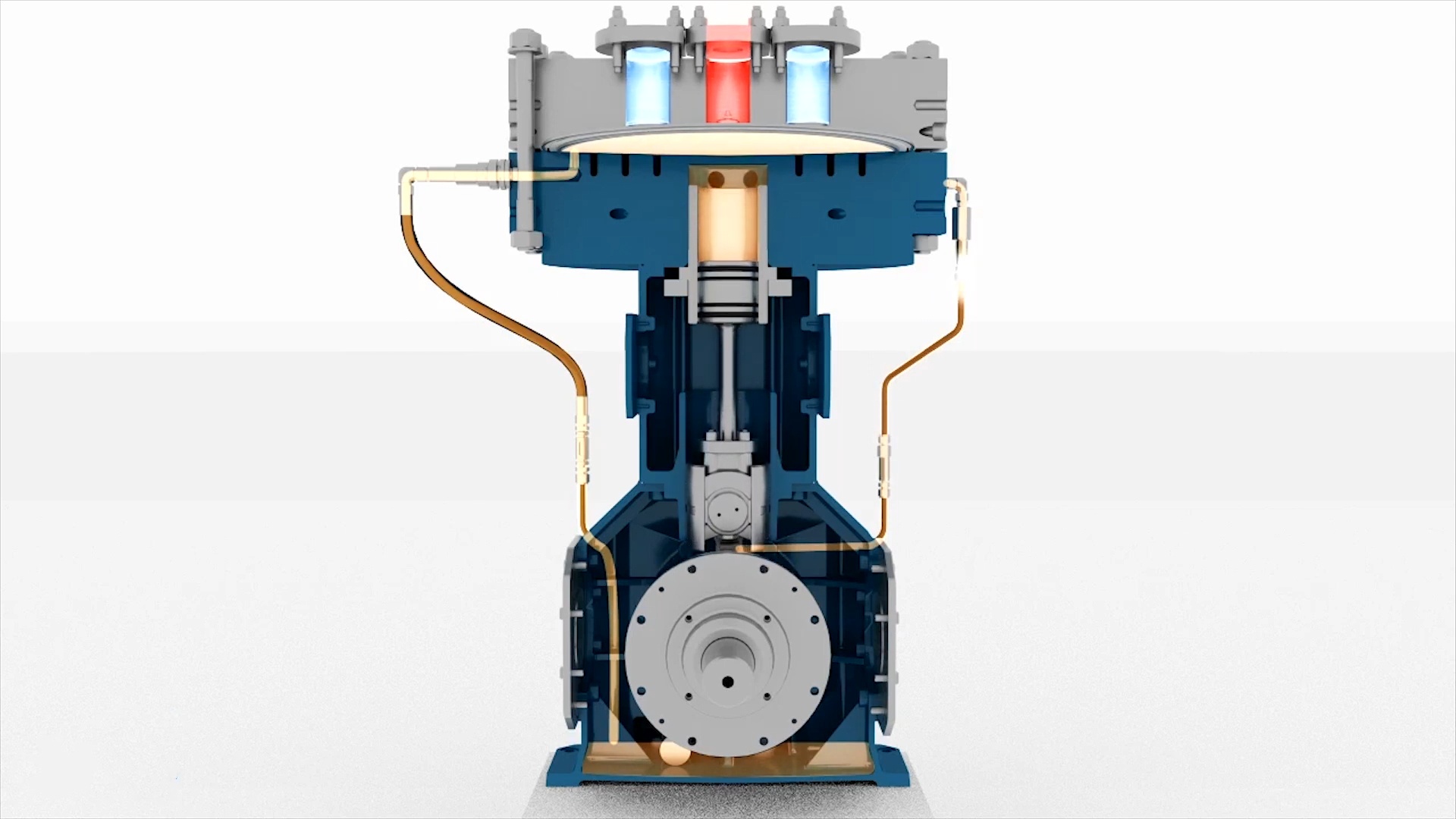

مبدأ عمل ضواغط الحجاب الحاجز

يعمل ضاغط الحجاب الحاجز باستخدام غشاء مرن لضغط الغاز داخل غرفة مغلقة. يتم تشغيل الحجاب الحاجز بواسطة نظام دفع هيدروليكي أو ميكانيكي، مما يضمن بقاء الغاز معزولاً عن آلية القيادة.

1. تناول الغاز

• A صمام الاختيار يفتح للسماح للغاز بالدخول إلى غرفة الضغط بينما يتحرك الحجاب الحاجز إلى الخارج، مما يزيد من حجم الغرفة.

2. الضغط

• تقوم آلية القيادة (إما السائل الهيدروليكي أو المكبس الميكانيكي) بدفع الحجاب الحاجز إلى الداخل، مما يقلل من حجم الغرفة.

• يتم ضغط الغاز عندما يقترب الحجاب الحاجز من جدران الغرفة.

• يمنع الغشاء المرن أي اتصال بين الغاز ومكونات المحرك، مما يضمن عدم التلوث.

3. تفريغ الغاز

• بمجرد وصول الغاز إلى الضغط المطلوب، آخر صمام الاختيار يفتح، مما يسمح للغاز المضغوط بالخروج من الغرفة.

4. كرر الدورة

• ينثني الحجاب الحاجز للخارج مع بدء الدورة مرة أخرى، مما يسحب الغاز الطازج.

الميزات الرئيسية في العملية

• مانع للتسرب: يخلق الحجاب الحاجز ختمًا كاملاً، مما يمنع تسرب الغاز.

• حركة مرنة: ينثني الحجاب الحاجز ولكنه لا ينزلق أو يدور، مما يقلل من التآكل.

• فحص الصمامات: تضمن تدفق الغاز أحادي الاتجاه أثناء السحب والتفريغ.

هذه الآلية الدقيقة تجعل ضواغط الحجاب الحاجز مثالية لضغط الغازات عالية النقاء أو الخطرة أو الحساسة دون تلوث.

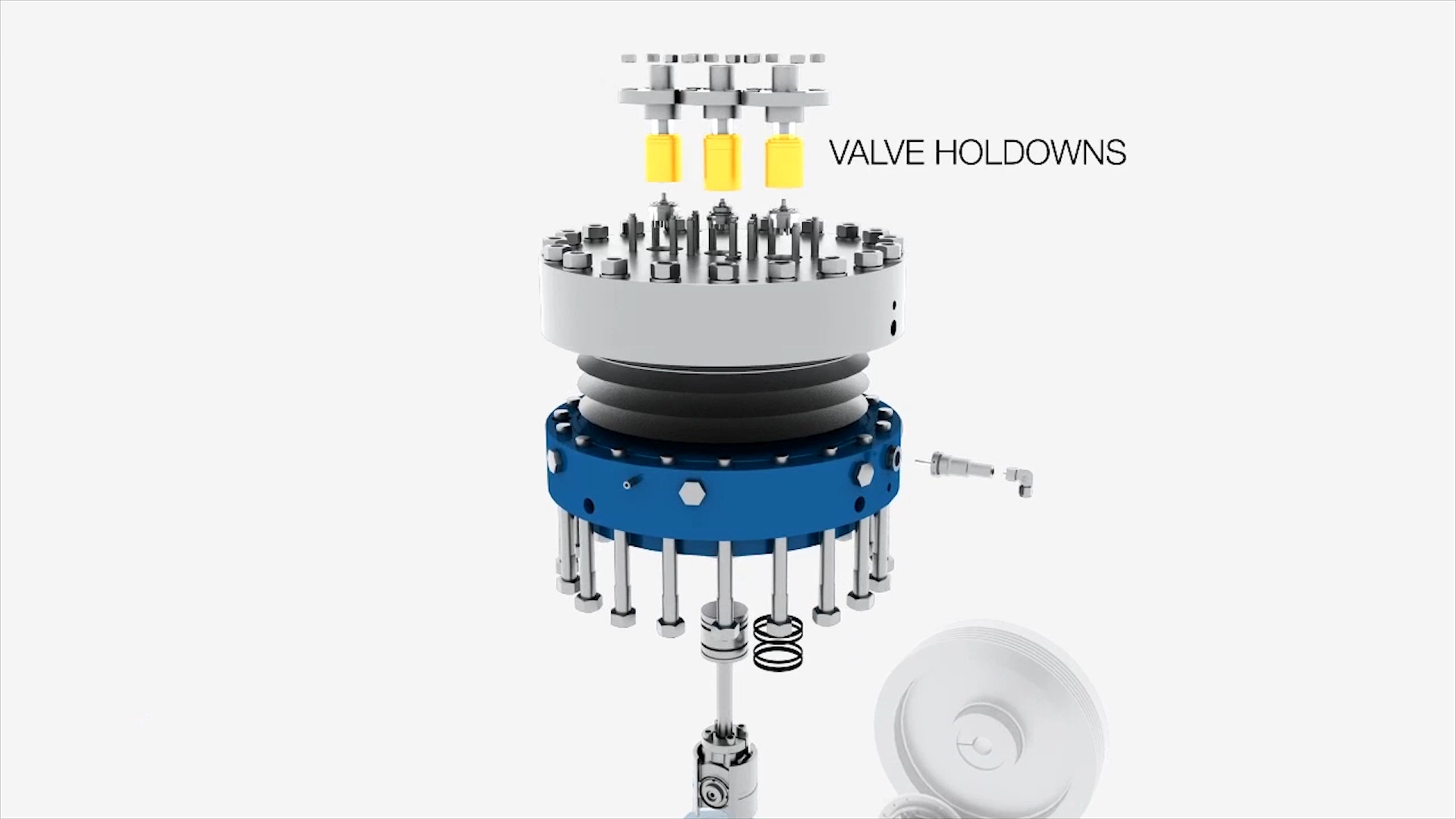

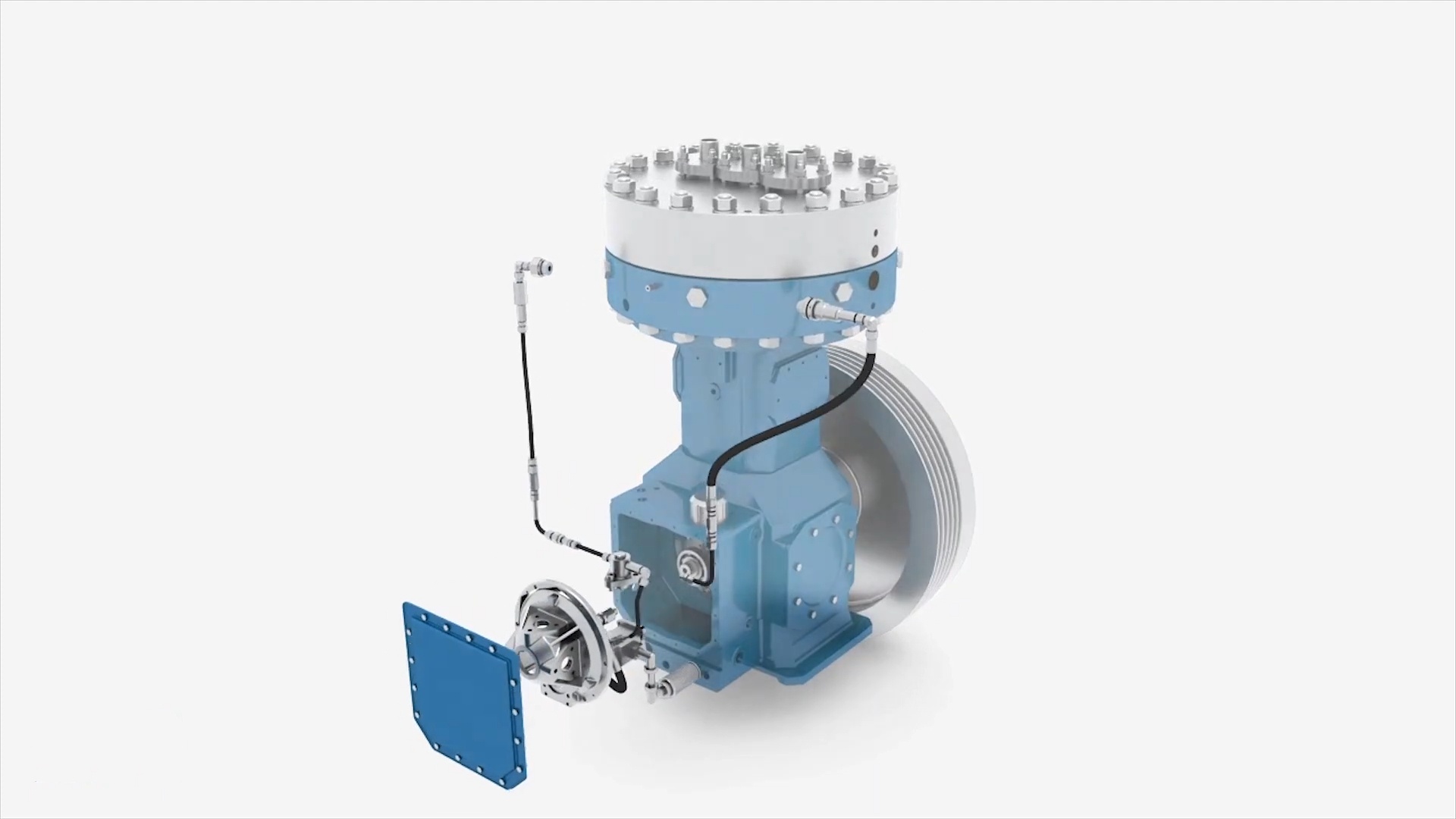

المكونات الرئيسية لضواغط الحجاب الحاجز

1. غشاء

• وصف: الحجاب الحاجز هو المكون الرئيسي في ضواغط الحجاب الحاجز. وهو عبارة عن غشاء مرن يتحرك لضغط الغاز داخل الحجرة. وعادة ما تكون مصنوعة من مواد مثل الفولاذ المقاوم للصدأ، أو PTFE، أو غيرها من اللدائن، اعتمادًا على التطبيق.

• وظيفة: يفصل الحجاب الحاجز الغاز عن آلية القيادة وهو مسؤول عن ضغط الغاز وسحبه أثناء ثنيه.

2. غرفة الضغط

• وصف: هذه هي المنطقة التي يتم فيها ضغط الغاز. تحتوي غرفة الضغط على الحجاب الحاجز وتوفر مساحة لسحب الغاز وتفريغه. تم تصميم الغرفة للتعامل مع الضغوط العالية والتأكد من تحرك الحجاب الحاجز بسلاسة.

• وظيفة: تسهل غرفة الضغط عملية الضغط حيث يتحرك الحجاب الحاجز للداخل والخارج، مما يقلل من حجم الغاز أثناء شوط الضغط.

3. آلية القيادة

• وصف: يمكن أن تكون آلية القيادة إما هيدروليكية أو ميكانيكية، اعتمادًا على نوع الضاغط الغشائي. بالنسبة للأنظمة الهيدروليكية، يستخدم ضغط السائل لدفع الحجاب الحاجز، بينما تستخدم الأنظمة الميكانيكية العمود المرفقي أو الكامة اللامركزية.

• وظيفة: توفر آلية القيادة الحركة اللازمة لتحريك الحجاب الحاجز بطريقة يمكن التحكم فيها، مما يؤدي إلى عمليات الضغط والسحب.

4. فحص الصمامات

• وصف: صمامات عدم الرجوع هي صمامات أحادية الاتجاه موجودة في منافذ السحب والتفريغ في غرفة الضغط. تسمح هذه الصمامات بتدفق الغاز في اتجاه واحد فقط.

• وظيفة: يضمن صمام فحص السحب عدم دخول الغاز إلى غرفة الضغط إلا أثناء شوط السحب، بينما يضمن صمام فحص التفريغ عدم خروج الغاز المضغوط إلا أثناء شوط التفريغ.

5. صمام تخفيف الضغط

• وصف: تم تركيب مكون الأمان هذا لحماية النظام من ظروف الضغط الزائد.

• وظيفة: يطلق الغاز تلقائيًا إذا تجاوز الضغط داخل غرفة الضغط الحد المحدد مسبقًا، مما يمنع تلف الضاغط أو المعدات الأخرى.

6. الإطار والإسكان

• وصف: يوفر الإطار والمبيت الدعم الهيكلي للضاغط ويحتويان على المكونات الداخلية مثل الحجاب الحاجز وآلية القيادة وغرفة الضغط.

• وظيفة: يضمن الإطار بقاء جميع المكونات متوافقة أثناء التشغيل ويوفر الحماية للآليات الداخلية من التلف الخارجي أو التلوث.

7. ربط قضيب أو المكبس الهيدروليكي

• وصف: في ضواغط الحجاب الحاجز الميكانيكية، ينقل قضيب التوصيل أو العمود المرفقي الحركة من المحرك إلى الحجاب الحاجز. في ضواغط الحجاب الحاجز الهيدروليكي، يتم استخدام مكبس أو مكبس هيدروليكي لنقل ضغط السائل إلى الحجاب الحاجز.

• وظيفة: تقوم هذه المكونات بتحويل الحركة الدورانية أو الهيدروليكية إلى حركة خطية لتحريك الحجاب الحاجز.

8. مخرج تفريغ الغاز

• وصف: هذا هو المنفذ الذي يخرج من خلاله الغاز المضغوط من الضاغط ويدخل إلى الجزء التالي من النظام.

• وظيفة: يضمن منفذ تفريغ الغاز نقل الغاز المضغوط بكفاءة وأمان إلى وجهته.

9. مدخل الغاز

• وصف: مدخل الغاز هو نقطة الدخول للغاز المراد ضغطه.

• وظيفة: يسمح للغاز غير المضغوط بالدخول إلى غرفة الضغط أثناء شوط السحب، حيث سيتم بعد ذلك ضغطه بواسطة الحجاب الحاجز.

مزايا ضواغط الحجاب الحاجز

1. تصميم مانع للتسرب

تشتهر الضواغط الغشائية بغرف الضغط المغلقة تمامًا، مما يضمن عدم تسرب الغاز أثناء التشغيل. تعتبر هذه الميزة بالغة الأهمية عند التعامل مع الغازات الخطرة أو السامة أو القابلة للاشتعال، لأنها تمنع التلوث البيئي وتضمن سلامة المشغل. ويتم عزل الغاز تمامًا عن آلية القيادة، مما يجعل هذه الضواغط مثالية للتطبيقات عالية النقاء والحساسة.

2. ضغط خالي من الزيوت

على عكس العديد من الضواغط التقليدية، لا تحتاج ضواغط الحجاب الحاجز إلى زيت تشحيم في غرفة الضغط. يقوم الحجاب الحاجز المرن بفصل الغاز عن أي مصادر تلوث محتملة. وهذا يضمن بقاء الغاز الناتج نقيًا، مما يجعل الضاغط مناسبًا للصناعات الطبية والصيدلانية وصناعات أشباه الموصلات حيث يؤدي تلوث الزيت إلى الإضرار بالجودة أو السلامة.

3. نسب ضغط عالية

يمكن للضواغط الغشائية تحقيق ضغوط عالية للغاية، غالبًا ما تتجاوز 1000 بار (15000 رطل لكل بوصة مربعة). يتم تحقيق ذلك دون المساس بنقاء الغاز أو سلامته. تعتبر قدرات الضغط العالية هذه ذات قيمة خاصة في التطبيقات الصناعية، مثل محطات التزود بالوقود الهيدروجيني أو المعالجة الكيميائية، حيث تكون مستويات الضغط القصوى ضرورية لعمليات فعالة.

4. تنوع المواد

يمكن تصنيع الحجاب الحاجز والمكونات الأخرى الملامسة للغاز من مجموعة واسعة من المواد، مثل PTFE، أو الفولاذ المقاوم للصدأ، أو Inconel. يسمح ذلك للضاغط بالتعامل مع الغازات المسببة للتآكل أو التفاعل أو ذات درجة الحرارة العالية. ومن خلال تخصيص المواد، يمكن للضواغط الغشائية أن تعمل بأمان وكفاءة في البيئات الصعبة، مثل المصانع الكيماوية أو صناعات النفط والغاز.

5. السلامة من الغازات الخطرة

إن تصميم الضواغط الغشائية يعطي الأولوية للسلامة، مما يجعلها مثالية لضغط الغازات السامة أو القابلة للاشتعال مثل الهيدروجين أو الأمونيا أو الكلور. يزيل البناء المحكم خطر تسرب الغاز، بينما تضمن الهندسة القوية أداءً موثوقًا في ظل ظروف الضغط العالي. وهذا يجعل الضواغط الغشائية لا غنى عنها في الصناعات التي تكون فيها السلامة أمرًا بالغ الأهمية.

تطبيقات ضواغط الحجاب الحاجز

1. إنتاج وتوزيع الغاز الصناعي

• تعتبر الضواغط الغشائية ضرورية لضغط وتعبئة الغازات مثل الأكسجين والهيليوم والأرجون والنيتروجين في محطات الغاز الصناعية. فهي تضمن ضغطًا خاليًا من التلوث، مما يجعل الغازات مناسبة للنقل والتخزين والاستخدام النهائي في مختلف الصناعات.

2. ضغط الهيدروجين

• تستخدم على نطاق واسع في محطات إنتاج وتخزين وإعادة التزود بالوقود الهيدروجين، يمكن لضواغط الحجاب الحاجز التعامل مع الضغوط العالية المطلوبة لأنظمة الطاقة الهيدروجينية مع الحفاظ على النقاء اللازم لخلايا الوقود وتوزيع الطاقة.

3. الصناعات الكيماوية والبتروكيماوية

• تتعامل هذه الضواغط مع الغازات التفاعلية والخطرة مثل الكلور والأمونيا وكبريتيد الهيدروجين في التصنيع الكيميائي. يضمن تشغيلها المانع للتسرب السلامة والموثوقية في بيئات المعالجة ذات المتطلبات الصارمة.

4. الصناعة الطبية والرعاية الصحية

• تُستخدم ضواغط الحجاب الحاجز لضغط الغازات الطبية مثل الأكسجين وأكسيد النيتروز وثاني أكسيد الكربون، وهي ضرورية لإنتاج غازات التخدير وعلاج الجهاز التنفسي والتعقيم في مرافق الرعاية الصحية.

5. البحوث واستخدام المختبر

• تعتمد المختبرات على ضواغط غشائية للضغط الدقيق لكميات صغيرة من الغازات المتخصصة. إنها مثالية للتعامل مع الغازات عالية النقاء في التجارب والمعايرة والمعدات التحليلية.

6. صناعة الأغذية والمشروبات

• في تطبيقات مثل التعبئة والتغليف والكربنة وحفظ الأغذية، تقوم ضواغط الغشاء بضغط الغازات مثل ثاني أكسيد الكربون والنيتروجين، مما يضمن الامتثال لمعايير الجودة الغذائية عن طريق تجنب التلوث.

حدود ضواغط الحجاب الحاجز

1. معدل تدفق محدود

• تم تصميم الضواغط الغشائية عادةً لمعدلات تدفق منخفضة إلى متوسطة، مما يجعلها أقل ملاءمة للتطبيقات ذات الحجم الكبير. وهي ليست مثالية للمواقف التي تتطلب ضغطًا مستمرًا أو واسع النطاق للغاز، كما هو الحال في المنشآت الصناعية الكبيرة.

2. التكلفة الأولية العالية

• إن التصميم والمواد المتخصصة المطلوبة للضواغط الغشائية يمكن أن تجعلها أكثر تكلفة مقارنة بأنواع الضواغط الأخرى. يمكن أن يكون هذا عائقًا أمام العمليات الصغيرة أو الشركات ذات الميزانيات المحدودة.

3. صيانة الأغشية

• على الرغم من أن الضواغط الغشائية تحتوي على أجزاء متحركة أقل من الأنواع الأخرى، إلا أن الأغشية نفسها تتآكل بمرور الوقت وتحتاج إلى الاستبدال. يمكن أن تؤدي متطلبات الصيانة هذه إلى زيادة تكاليف التشغيل ووقت التوقف عن العمل.

أنواع ضواغط الحجاب الحاجز

1. ضواغط غشائية ذات محرك هيدروليكي

• وصف: في ضواغط الحجاب الحاجز ذات المحرك الهيدروليكي، يقوم المكبس الهيدروليكي أو نظام السوائل بتحريك حركة الحجاب الحاجز. يوفر هذا النوع تشغيلًا سلسًا ومحكمًا، مما يجعله مثاليًا للتطبيقات التي تتطلب تحكمًا دقيقًا في عملية الضغط.

• المزايا: يمكن لهذه الضواغط تحقيق ضغوط عالية مع توفير موثوقية عالية والحد الأدنى من تآكل الحجاب الحاجز بسبب نظام القيادة المعتمد على السوائل.

• التطبيقات: يستخدم في تطبيقات الغازات ذات الضغط العالي، بما في ذلك الهيدروجين والأكسجين والغازات الصناعية الأخرى.

2. ضواغط غشائية ذات محرك ميكانيكي

• وصف: تستخدم ضواغط الحجاب الحاجز ذات المحرك الميكانيكي آلية العمود المرفقي أو محرك غريب الأطوار لتحريك الحجاب الحاجز. يوفر المحرك الميكانيكي طريقة أكثر مباشرة للضغط.

• المزايا: هذه الضواغط أبسط في التصميم، وتحتوي على عدد أقل من الأجزاء المتحركة، ويمكن أن توفر معدلات تدفق أعلى مقارنة بالأنظمة الهيدروليكية.

• التطبيقات: شائع في التطبيقات التي تتطلب معدلات تدفق عالية، كما هو الحال في العمليات المعملية أو الصناعية صغيرة الحجم.

3. ضواغط غشائية مزدوجة المفعول

• وصف: في الضواغط الغشائية مزدوجة المفعول، يتحرك الحجاب الحاجز في كلا الاتجاهين، مما يؤدي إلى ضغط الغاز في كل من ضربات السحب والتفريغ. وهذا يزيد من الكفاءة عن طريق مضاعفة حجم الغاز المعالج خلال كل دورة.

• المزايا: إنتاجية وكفاءة أعلى مقارنة بالضواغط الغشائية أحادية المفعول.

• التطبيقات: يستخدم في تطبيقات الضغط المتوسط ​​إلى العالي التي تتطلب معدلات تدفق عالية، مثل إنتاج الغاز أو محطات التزود بالوقود.

4. ضواغط غشائية أحادية الفعل

• وصف: تتميز هذه الضواغط بغشاء يتحرك في اتجاه واحد فقط، حيث يضغط الغاز أثناء الشوط الداخلي بينما يسحب الغاز إلى الداخل أثناء الشوط الخارجي.

• المزايا: تصميم أبسط وتكلفة أقل ومتطلبات صيانة أقل مقارنة بالأنظمة مزدوجة الفعل.

• التطبيقات: مناسب للتطبيقات ذات أحجام وضغوط الغاز المنخفضة، مثل الاستخدام المعملي أو التطبيقات الصناعية منخفضة التدفق.

5. الضواغط الغشائية ذات الضغط العالي

• وصف: تم تصميم هذه الضواغط خصيصًا للتعامل مع الغازات عند ضغوط عالية للغاية (1000 بار أو أكثر). تتميز عادةً ببنية قوية وختم محسّن لإدارة قوى الضغط المكثفة.

• المزايا: يمكنه تحقيق ضغوط تفريغ عالية جدًا، مما يضمن الضغط الفعال للغازات مثل الهيدروجين أو الأكسجين في الصناعات المتخصصة.

• التطبيقات: يستخدم في الصناعات ذات الضغط العالي، مثل محطات وقود الهيدروجين، وتخزين الغاز الطبيعي، ومرافق البحث العلمي.

مقارنة بين ضاغط الحجاب الحاجز والأنواع الرئيسية الأخرى لضواغط الهواء
