إذا كنت قد فكرت يومًا في كيفية قيام الصناعات بنقل الغاز بكميات كبيرة تحت ضغط عالٍ، فربما يجب عليك التفكير في ضواغط الغاز التي تعمل بالطرد المركزي. يتم تشغيل هذه الآلات المتطورة للغاية عندما يلزم نقل كميات كبيرة من الغاز من مكان إلى آخر تحت ضغط قوة الطرد المركزي.
من صناعة النفط والغاز إلى توليد الطاقة، تتمتع ضواغط الطرد المركزي بتطبيقات واسعة النطاق في قطاعاتها المختلفة. ستلقي هذه المقالة نظرة داخلية على كيفية عمل ضواغط الغاز الطاردة المركزية ومكوناتها وعملياتها وتطبيقاتها الصناعية وطرق استكشاف الأخطاء وإصلاحها، مما يوفر لك نظرة عامة كاملة عن أهميتها وقدراتها.
ضاغط الغاز بالطرد المركزي هو نوع من الضاغط الديناميكي الذي يعمل على رفع ضغط الغاز من خلال الطاقة الحركية المنقولة إلى الغازات عن طريق شفرات المكره الدوارة. عندما يدخل الغاز إلى الضاغط، فإن قوة الطرد المركزي تدفعه إلى الخارج من المكره، مما يؤدي إلى تسريع الغازات من خلاله. تمر هذه الغازات عالية السرعة عبر الناشر، حيث يتم تحويل الطاقة الحركية إلى ضغط.
تلتزم ضواغط الغاز ذات الطرد المركزي بنقل الطاقة كطاقة حركية إلى الغاز لتسريعها باستخدام قوة الطرد المركزي من الدفاعات الدوارة. ثم يترك الغاز المثير المكره بقوة دفع عالية وينتشر بهذه السرعة؛ فتقل سرعة خروجه، وبالتالي يزيد ضغط الغاز المرتفع ثم الصغير. وهذه عملية فعالة جدًا للتطبيقات التي تتطلب كميات كبيرة من الغاز المضغوط.

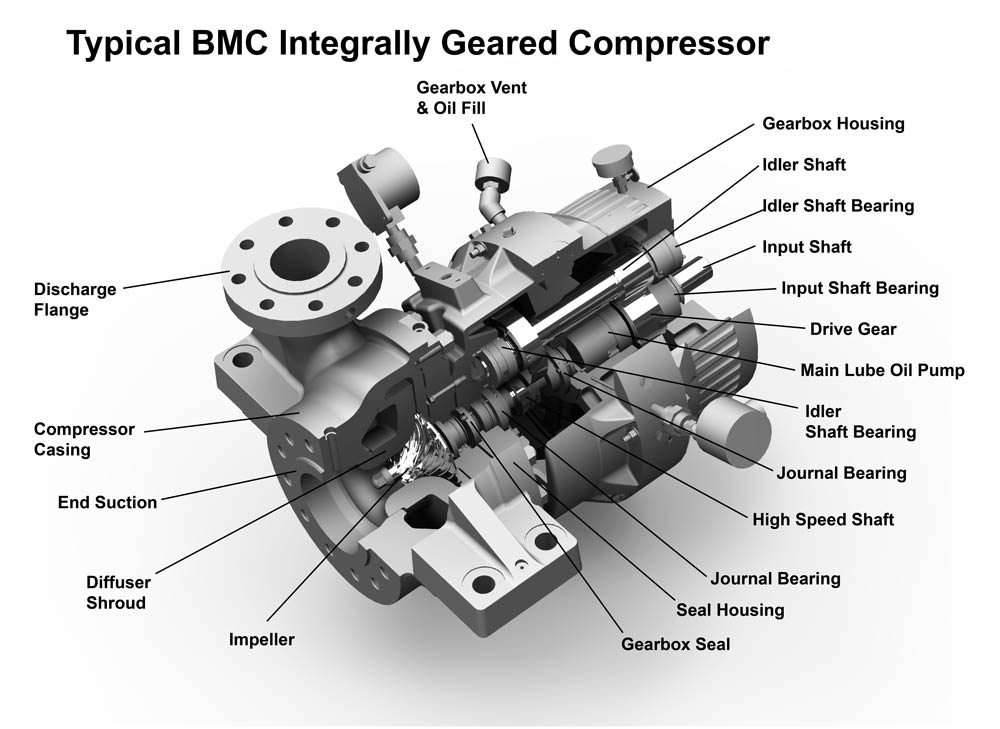

المكونات الرئيسية لضاغط الغاز بالطرد المركزي هي المكره، الذي يعمل على تسريع الغاز من خلال حركته؛ الناشر، الذي يحول الطاقة الحركية إلى ضغط؛ الغلاف الحلزوني، الذي يجمع الغاز من المكره؛ والعمود الدوار . يتم تثبيت المكره بقوة على العمود الدوار، وهو مركب من مواد سبائك التنتالوم والتنغستن من أجل التشغيل الكهربائي غير المعطل.
المكره هو العنصر الدوار الرئيسي للضاغط المسؤول عن تسريع تدفق الغاز. إنه يحول الطاقة الميكانيكية من محرك يعمل بالطاقة المساعدة إلى طاقة حركية بحيث يزيد الغاز المتحرك من سرعته عند الدوران.
الناشر هو أحد مكونات ضاغط الغاز الذي يعمل على إبطاء سرعة الغاز عالي السرعة تاركًا دافعًا أثناء تحويل هذه الطاقة الحركية إلى طاقة ضغط متناسبة إلى ضغط ثابت كما هو مطلوب للضغط الفعال بدلاً من التشتت.
الغلاف الحلزوني عبارة عن تجويف حلزوني غير كروي لتقسيم وتوجيه التدفق عبر النظام. يمر الغاز عبر كل منطقة بالتتابع، لذلك يمكنه استيعاب الضغوط بشكل موحد في الهيكل، وبالتالي تمكين انتقال الطاقة بشكل أكثر سلاسة.
يربط العمود بين المكره والمحرك، مما يوفر الطاقة من المحرك إلى المكره، مما يسمح بتدوير المكره. كما أنه أحد أهم أجزاء نقل الطاقة من طرف إلى آخر حتى تظل سرعة الضاغط عالية.
تستخدم ضواغط الغاز بالطرد المركزي في صناعات النفط والغاز الصناعية وتوليد الطاقة والمعالجة الكيميائية. تعتبر ضواغط الغاز التي تعمل بالطرد المركزي فعالة للغاية بالنسبة لكميات الغاز الكبيرة، مما يحقق معدلات تدفق عالية مع الحفاظ على توصيل الضغط المستمر. ولذلك فهو أحد الأجزاء الإلزامية لمحطات فصل الهواء وخطوط أنابيب الغاز وأي معالجة تحتاج إلى توصيل الغاز بضغط عالٍ ثابت.

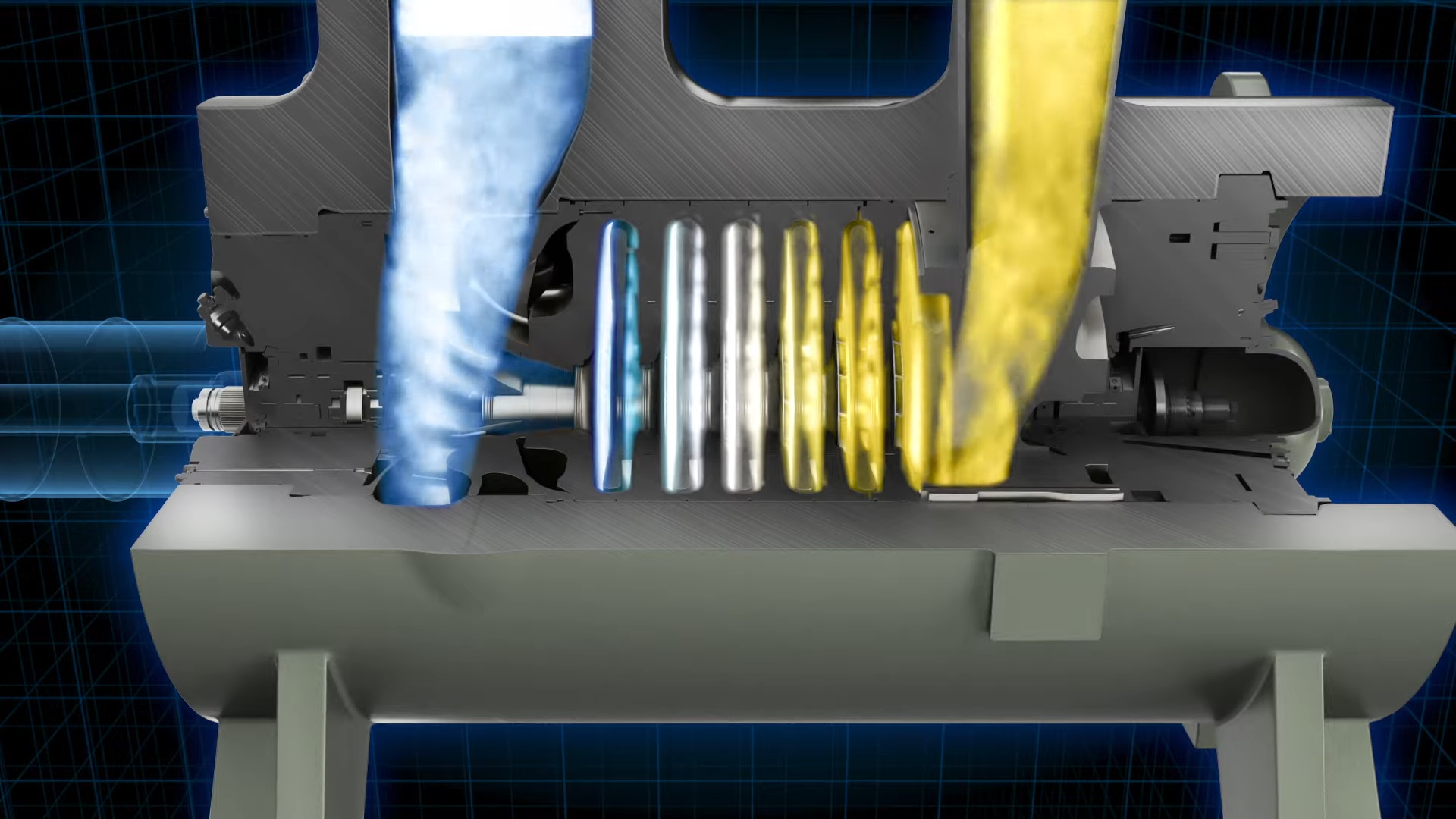

وفي نوع ضغط الغاز، تعتمد عملية ضغط الغاز بالطرد المركزي على مبدأ القوة الطاردة المركزية، التي تعمل على تسريع وضغط الغازات. العمل الرئيسي لضاغط الغاز الطارد المركزي هو تحويل الطاقة الميكانيكية التي تبذلها المكره الدوارة إلى سرعة أو طاقة حركية وبعد ذلك يتم تحويل السرعة إلى ضغط بواسطة مكونات مختلفة، مثل الناشر والغلاف الحلزوني.
يدخل الغاز حاليًا إلى الضاغط ويتم توجيهه نحو المكره الذي يدور. تدور شفرات المكره بشكل سريع وتحدث تسارعًا من خلال تطبيق الطاقة الحركية على جزيئات الغاز، مما يؤدي إلى سرعة عالية ناتجة عن قوى الطرد المركزي بسبب دوران المكره.
بعد المكره، يتم توجيه الغاز نحو قسم الناشر المصمم لإبطاء سرعة الغاز. ومع انخفاض سرعة الغاز، تتحول الطاقة الحركية إلى طاقة ضغط. وبالتالي، سيحدد هذا مستوى الضغط المطلوب مع الحفاظ على أكبر قدر ممكن من الكفاءة.
يصبح الحلزوني فعالاً لتوجيه الغاز المضغوط في جميع أنحاء النظام. يمكن للحلزون توجيه الهواء المضغوط إلى نقطة التفريغ بسلاسة دون أي فقدان للتدفق والضغط. لذلك، يترك الغاز الضاغط عند الضغط المطلوب للتطبيقات الصناعية.
معدلات تدفق عالية
ضواغط الطرد المركزي قادرة على التعامل مع كميات كبيرة من الغاز، مما يجعلها مثالية للتطبيقات التي تتطلب معدلات تدفق عالية، مثل خطوط أنابيب الغاز والمعالجة الصناعية.
الضغط المستمر
توفر هذه الضواغط إنتاجًا ثابتًا ومستمرًا، وهو أمر ضروري في العمليات التي تتطلب ضغطًا ثابتًا للغاز، مثل محطات فصل الهواء وأنظمة توليد الطاقة.
الكفاءة على نطاقات أكبر
تعد ضواغط الطرد المركزي أكثر كفاءة في التطبيقات واسعة النطاق نظرًا لقدرتها على الحفاظ على نسب ضغط عالية وإدارة تدفق الغازات بشكل فعال عبر مراحل متعددة.
الحد الأدنى من النبضات والاهتزازات
بالمقارنة مع الضواغط الترددية، تنتج ضواغط الطرد المركزي نبضات واهتزازات أقل، مما يؤدي إلى عمليات أكثر سلاسة وتقليل التآكل الميكانيكي بمرور الوقت.
تصميم مدمج
مع وجود عدد أقل من الأجزاء المتحركة مقارنة بالأنواع الأخرى من الضواغط، تتميز ضواغط الطرد المركزي بتصميم أكثر إحكاما، مما يجعلها أسهل في الاندماج في الأنظمة الحالية ذات المساحة المحدودة.
كفاءة أقل عند معدلات التدفق المنخفضة
تكون ضواغط الطرد المركزي أقل كفاءة عند التشغيل بمعدلات تدفق منخفضة، لأنها مصممة في المقام الأول للتطبيقات ذات الحجم الكبير، مما يؤدي إلى فقدان الطاقة في العمليات الأصغر حجمًا.
ارتفاع الاستثمار الأولي
يميل تصميم ومكونات ضواغط الطرد المركزي إلى أن تكون أكثر تكلفة مقدمًا مقارنة بالأنواع الأخرى من الضواغط، مثل الضواغط اللولبية، مما قد يجعلها أقل فعالية من حيث التكلفة بالنسبة للمشاريع الصغيرة.
تُستخدم ضواغط الغاز بالطرد المركزي على نطاق واسع في مختلف الصناعات نظرًا لقدرتها على التعامل مع كميات كبيرة من الغاز بكفاءة. وفيما يلي تطبيقات الصناعة الرئيسية:
ميزة:
في قطاع النفط والغاز، تُستخدم ضواغط الطرد المركزي لمعالجة ونقل الغاز الطبيعي، مما يوفر ضغطًا ثابتًا لخطوط الأنابيب ويدعم عمليات فصل الغاز وتكريره.
التطبيقات:
ضغط خطوط أنابيب الغاز الطبيعي
فصل الغاز ومعالجته

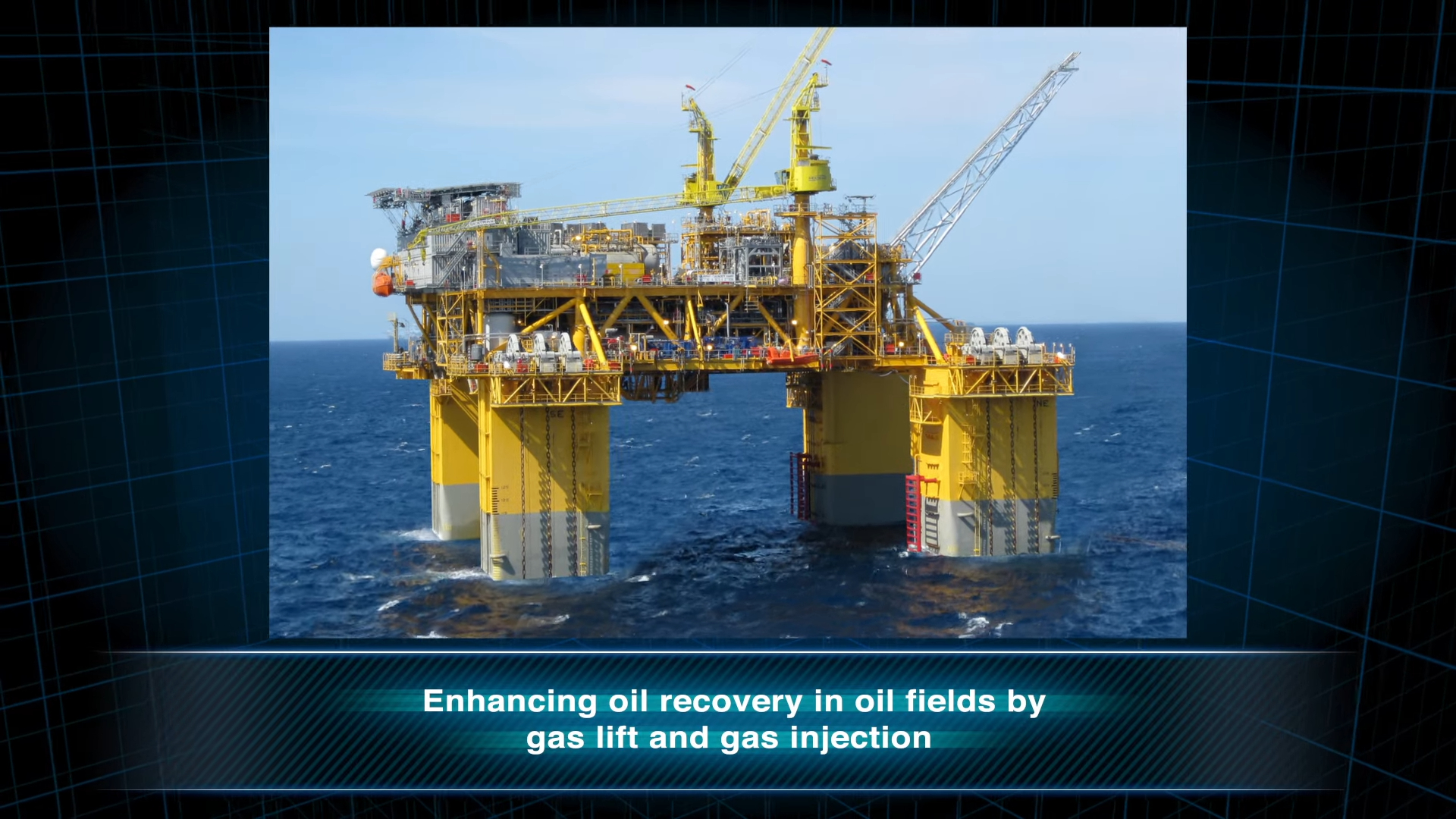

المنصات البحرية ومنصات النفط
تضمن ضواغط الطرد المركزي المستخدمة في صناعة النفط والغاز إمكانية نقل الغاز الطبيعي لمسافات طويلة عند ضغط مرتفع. كما أنها تلعب دورًا حاسمًا في محطات فصل الغاز، مما يساعد على فصل الغازات مثل الميثان والإيثان والبروبان لمزيد من المعالجة والاستخدام.
ميزة:
تُستخدم ضواغط الطرد المركزي في محطات توليد الطاقة لضغط الهواء والغازات الأخرى، والتي تُستخدم بعد ذلك لتشغيل التوربينات في أنظمة توليد الطاقة التي تعمل بالغاز.
التطبيقات:
محطات توليد الطاقة ذات الدورة المركبة
أنظمة ضاغط توربينات الغاز
ضغط الهواء لعمليات الاحتراق
في توليد الطاقة، تعتبر ضواغط الطرد المركزي ضرورية لزيادة ضغط الهواء أو الغازات التي تغذي التوربينات. تعمل هذه الضواغط على تعزيز كفاءة محطات الطاقة من خلال ضمان تدفق الهواء بشكل ثابت، مما يتيح للتوربينات العمل بفعالية وتوليد الكهرباء.
ميزة:
في المعالجة الكيميائية، تُستخدم ضواغط الطرد المركزي لنقل الغازات والحفاظ على مستويات الضغط الدقيقة المطلوبة للتفاعلات الكيميائية، مما يسهل العمليات ذات الحجم الكبير.
التطبيقات:
التحكم في التفاعلات الكيميائية
نقل الغازات الخاملة
إنتاج الأمونيا والهيدروجين
في المصانع الكيميائية، تستخدم ضواغط الطرد المركزي لنقل كميات كبيرة من الغازات مثل الهيدروجين والنيتروجين والأمونيا. ومن خلال الحفاظ على ضغط ثابت، فإنها تضمن استمرار العمليات الكيميائية دون انقطاع، وهو أمر بالغ الأهمية للسلامة والكفاءة في إنتاج المواد الكيميائية.
ميزة:
تعتبر ضواغط الطرد المركزي ضرورية في محطات فصل الهواء لضغط وفصل الغازات مثل الأكسجين والنيتروجين والأرجون عن الهواء، مما يضمن درجة نقاء وموثوقية عالية.
التطبيقات:
إنتاج الأكسجين والنيتروجين
توريد الغاز الصناعي
فصل الهواء المبرد
في محطات فصل الهواء، تقوم ضواغط الطرد المركزي بضغط الهواء الجوي إلى الضغط اللازم للفصل المبرد. وهذا يسمح باستخراج الأكسجين والنيتروجين والأرجون بكفاءة، وهي ضرورية في التطبيقات الطبية والصناعية والتصنيعية.
ميزة:
تُستخدم ضواغط الطرد المركزي في أنظمة التدفئة والتهوية وتكييف الهواء واسعة النطاق لتوفير التبريد والتحكم في تدفق الهواء في البيئات التجارية والصناعية.
التطبيقات:
تكييف هواء تجاري كبير
أنظمة التبريد الصناعية
أنظمة التبريد
في تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)، تُستخدم ضواغط الطرد المركزي لتبريد المباني الكبيرة أو المصانع أو مراكز البيانات. فهي تضمن تكييف الهواء بفعالية وكفاءة، مع الحفاظ على التحكم في درجة الحرارة عبر المساحات الشاسعة وتوفير الراحة والموثوقية التشغيلية للعمليات الصناعية.
تعتبر ضواغط الغاز الطاردة المركزية ضرورية في العديد من العمليات الصناعية، ولكنها مثل جميع الأنظمة المعقدة، يمكن أن تواجه مشكلات في الأداء. فيما يلي المشكلات الشائعة وحلول استكشاف الأخطاء وإصلاحها:
سبب:
يمكن أن يحدث هذا بسبب الضواغط البالية أو التالفة، أو عدم كفاية تدفق الغاز، أو التسربات في النظام.
حل:
فحص الدفاعات: تحقق من عدم وجود تآكل أو تلف في شفرات المكره، واستبدلها إذا لزم الأمر.

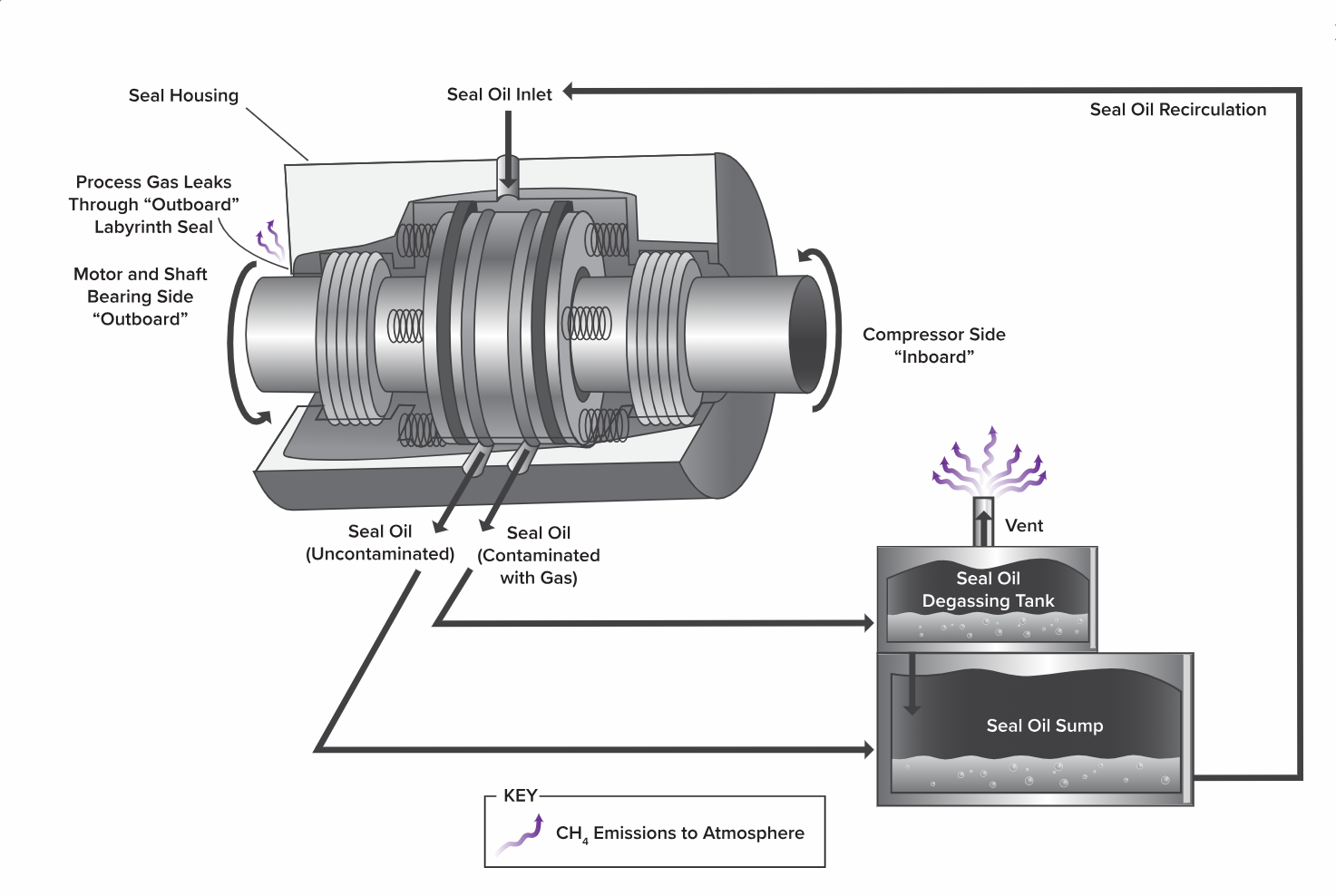

التحقق من وجود تسربات: افحص الأختام والجوانات والأجزاء الأخرى بحثًا عن أي تسربات، مما قد يؤدي إلى انخفاض الضغط.
التحقق من تدفق الغاز: تأكد من عدم انسداد أو تقييد مدخل الغاز، مما يسمح بالتدفق المناسب.
سبب:
قد يكون الاهتزاز بسبب المكونات غير المتوازنة، أو عدم المحاذاة، أو التآكل الميكانيكي.
حل:
التحقق من المحاذاة: تأكد من محاذاة المكره والعمود والمحرك بشكل صحيح. قد يؤدي عدم المحاذاة إلى حدوث اهتزازات مفرطة.
أجزاء التوازن الدوارة: افحص المكره والمكونات الدوارة الأخرى للتأكد من توازنها واستبدلها أو أعد توازنها إذا لزم الأمر.
فحص المحامل: فحص محامل الضاغط للتأكد من عدم تآكلها، واستبدالها إذا لزم الأمر.
سبب:
قد يكون سبب ارتفاع استهلاك الطاقة هو التحميل الزائد، أو انسداد المدخل، أو خلل في الصمامات.
حل:
التحقق من التحميل الزائد: تأكد من أن الضاغط لا يعمل بما يتجاوز مواصفات التصميم الخاصة به.
فحص مرشحات المدخل: قم بتنظيف أو استبدال أي مرشحات مدخل مسدودة قد تعيق تدفق الهواء.
تقييم الصمامات: افحص صمامات الدخول والتفريغ للتأكد من تشغيلها بشكل صحيح، مع التأكد من عدم وجود خلل أو تسرب.
سبب:
يمكن أن يحدث ارتفاع في درجة الحرارة إذا كان نظام التبريد لا يعمل بشكل صحيح، مما يؤدي إلى زيادة درجات حرارة الضاغط.
حل:
فحص نظام التبريد: افحص نظام التبريد للتأكد من تشغيله بشكل سليم، بما في ذلك مستويات سائل التبريد وأداء المبادل الحراري.
مكونات التبريد النظيفة: تأكد من أن ملفات التبريد أو المراوح نظيفة وخالية من العوائق، مما يسمح بتبديد الحرارة بكفاءة.
سبب:
قد ينتج هذا عن إعدادات الضاغط غير الصحيحة، أو المكونات المتسخة، أو مشكلات في الناشر والغلاف الحلزوني.
حل:
التحقق من الإعدادات: تأكد من أن الضاغط يعمل ضمن الإعدادات الموصى بها من قبل الشركة المصنعة للضغط والتدفق والسرعة.
فحص الناشر والغلاف: قم بتنظيف وفحص الناشر والغلاف الحلزوني بحثًا عن أي تآكل أو تلف. أي عوائق يمكن أن تقلل من كفاءة الضغط.
