ماذا يحدث عندما يبرد الهواء وتبدأ الرطوبة في التشكل؟ هذا هو المكان نقطة الندى يأتي! فهم نقطة الندى واستخدام مخطط نقطة الندى ضروري للتحكم في الرطوبة في أنظمة مثل ضواغط الهواء. فهو يضمن تشغيل المعدات بسلاسة، ويمنع التآكل، ويحسن جودة المنتج.
ال نقطة الندى هي درجة الحرارة التي يصبح عندها الهواء مشبعًا بالرطوبة، مما يؤدي إلى تكثيف بخار الماء إلى سائل. إنها معلمة حاسمة في العديد من السياقات الصناعية والبيئية، وخاصة في أنظمة ضاغط الهواءحيث تتم مراقبته عن كثب لضمان الأداء الأمثل ومنع المشكلات الناجمة عن الرطوبة الزائدة.
في أنظمة ضواغط الهواء، غالبًا ما يستخدم الهواء المضغوط في عمليات التصنيع، والأدوات الهوائية، والتطبيقات الأخرى التي تتطلب هواءً جافًا. ومع ذلك، عندما يتم ضغط الهواء، يصبح محتوى الرطوبة فيه أكثر تركيزًا، مما قد يؤدي إلى التكثيف. تعد إدارة نقطة الندى أمرًا بالغ الأهمية لعدة أسباب:
يمكن أن يسبب الماء المكثف تآكل في خطوط الأنابيب وتلف المعدات الحساسة، بما في ذلك الصمامات والمحركات.
يمكن للرطوبة المتراكمة في الأدوات أن تقلل من عمرها الافتراضي وأدائها.
تتطلب العديد من العمليات الصناعية، مثل الطلاء أو صناعة الأدوية، هواءً جافًا للغاية. يمكن أن تؤدي نقاط الندى العالية إلى حدوث عيوب، مثل ظهور فقاعات في الطلاءات أو التلوث في المنتجات الطبية.
في الأنظمة المعرضة لدرجات حرارة منخفضة، يمكن أن تتجمد الرطوبة إذا لم يتم التحكم في نقطة الندى بشكل مناسب، مما يؤدي إلى انسداد خطوط الأنابيب.
التحكم في نقطة الندى يقلل من الحاجة إلى الصيانة والإصلاحات المتكررة الناجمة عن المشاكل الناجمة عن الرطوبة.
للحفاظ على نقطة ندى محددة، تستخدم أنظمة ضواغط الهواء طرقًا ومعدات مختلفة:
مجففات
المجففات المبردة: مناسب لتحقيق نقطة الندى بين 2 درجة مئوية و7 درجات مئوية. شائع في تطبيقات الأغراض العامة.
مجففات المجففة: يستخدم لتحقيق نقاط ندى أقل (منخفضة تصل إلى -70 درجة مئوية)، وهو ضروري للعمليات التي تتطلب هواء جافًا للغاية.
فواصل الرطوبة
تم تركيبه لإزالة الماء السائل من الهواء المضغوط قبل أن يصل إلى المعدات النهائية.
أنظمة الترشيح
تقوم المرشحات بإزالة جزيئات الرطوبة الدقيقة والزيوت، مما يزيد من تجفيف الهواء.
أجهزة مراقبة نقطة الندى
تقوم المستشعرات بقياس وعرض نقطة الندى بشكل مستمر، مما يسمح بإجراء تعديلات في الوقت الفعلي.
الرطوبة النسبية (RH): قياس نسبة بخار الماء في الهواء بالنسبة إلى الحد الأقصى لكمية الهواء التي يمكن أن يحملها عند درجة حرارة معينة.
درجة الحرارة (ر): قم بقياس درجة حرارة الهواء بالدرجة المئوية (درجة مئوية) أو الفهرنهايت (درجة فهرنهايت).

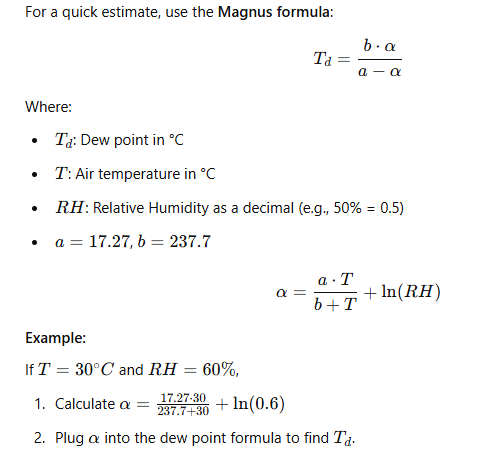

هناك طريقتان شائعتان:
فيما يلي جدول يوضح درجات حرارة نقطة الندى المحسوبة (درجة مئوية) لدرجات حرارة الهواء التي تتراوح من -20 درجة مئوية إلى 30 درجة مئوية ومستويات الرطوبة النسبية من 30% إلى 90%.
| درجة حرارة الهواء (درجة مئوية) | رطوبة نسبية 30% | الرطوبة النسبية 40% | الرطوبة النسبية 50% | الرطوبة النسبية 60% | الرطوبة النسبية 70% | الرطوبة النسبية 80% | رطوبة نسبية 90% |
|---|---|---|---|---|---|---|---|
| -20 | -29.4 | -26.7 | -24.5 | -22.7 | -21.2 | -19.9 | -18.7 |
| -15 | -23.0 | -20.2 | -18.0 | -16.2 | -14.7 | -13.3 | -12.1 |
| -10 | -17.5 | -14.8 | -12.5 | -10.7 | -9.2 | -7.8 | -6.5 |
| -5 | -12.8 | -10.0 | -7.7 | -5.9 | -4.4 | -2.9 | -1.6 |
| 0 | -8.5 | -5.7 | -3.4 | -1.5 | 0.0 | 1.5 | 2.9 |
| 5 | -4.7 | -2.0 | 0.3 | 2.2 | 3.8 | 5.2 | 6.6 |
| 10 | -1.2 | 1.6 | 3.9 | 5.8 | 7.3 | 8.8 | 10.1 |
| 15 | 2.0 | 4.9 | 7.1 | 8.9 | 10.5 | 11.9 | 13.2 |
| 20 | 5.2 | 8.1 | 10.3 | 12.1 | 13.7 | 15.2 | 16.5 |
| 25 | 8.3 | 11.2 | 13.4 | 15.2 | 16.8 | 18.3 | 19.6 |
| 30 | 11.3 | 14.2 | 16.5 | 18.3 | 19.9 | 21.4 | 22.7 |
وبطريقة مماثلة، يمكننا حساب نقطة الندى عندما يتم قياس درجة الحرارة بالفهرنهايت.
فيما يلي مخطط نقطة الندى لدرجات الحرارة التي تتراوح من 20 درجة فهرنهايت إلى 120 درجة فهرنهايت (بزيادات 10 درجات فهرنهايت) ومستويات الرطوبة النسبية من 30% إلى 90% (بزيادات 5%):
| الرطوبة النسبية | 20 درجة فهرنهايت | 30 درجة فهرنهايت | 40 درجة فهرنهايت | 50 درجة فهرنهايت | 60 درجة فهرنهايت | 70 درجة فهرنهايت | 80 درجة فهرنهايت | 90 درجة فهرنهايت | 100 درجة فهرنهايت | 110 درجة فهرنهايت | 120 درجة فهرنهايت |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 90% | 18 درجة فهرنهايت | 28 درجة فهرنهايت | 37 درجة فهرنهايت | 47 درجة فهرنهايت | 57 درجة فهرنهايت | 67 درجة فهرنهايت | 77 درجة فهرنهايت | 87 درجة فهرنهايت | 97 درجة فهرنهايت | 107 درجة فهرنهايت | 117 درجة فهرنهايت |
| 85% | 17 درجة فهرنهايت | 26 درجة فهرنهايت | 36 درجة فهرنهايت | 45 درجة فهرنهايت | 55 درجة فهرنهايت | 65 درجة فهرنهايت | 75 درجة فهرنهايت | 84 درجة فهرنهايت | 95 درجة فهرنهايت | 105 درجة فهرنهايت | 115 درجة فهرنهايت |
| 80% | 16 درجة فهرنهايت | 25 درجة فهرنهايت | 34 درجة فهرنهايت | 44 درجة فهرنهايت | 54 درجة فهرنهايت | 63 درجة فهرنهايت | 73 درجة فهرنهايت | 82 درجة فهرنهايت | 93 درجة فهرنهايت | 102 درجة فهرنهايت | 110 درجة فهرنهايت |
| 75% | 15 درجة فهرنهايت | 24 درجة فهرنهايت | 33 درجة فهرنهايت | 42 درجة فهرنهايت | 52 درجة فهرنهايت | 62 درجة فهرنهايت | 71 درجة فهرنهايت | 80 درجة فهرنهايت | 91 درجة فهرنهايت | 100 درجة فهرنهايت | 108 درجة فهرنهايت |
| 70% | 13 درجة فهرنهايت | 22 درجة فهرنهايت | 31 درجة فهرنهايت | 40 درجة فهرنهايت | 50 درجة فهرنهايت | 60 درجة فهرنهايت | 69 درجة فهرنهايت | 78 درجة فهرنهايت | 88 درجة فهرنهايت | 96 درجة فهرنهايت | 105 درجة فهرنهايت |
| 65% | 12 درجة فهرنهايت | 20 درجة فهرنهايت | 29 درجة فهرنهايت | 38 درجة فهرنهايت | 47 درجة فهرنهايت | 57 درجة فهرنهايت | 66 درجة فهرنهايت | 76 درجة فهرنهايت | 85 درجة فهرنهايت | 93 درجة فهرنهايت | 103 درجة فهرنهايت |
| 60% | 11 درجة فهرنهايت | 19 درجة فهرنهايت | 27 درجة فهرنهايت | 36 درجة فهرنهايت | 45 درجة فهرنهايت | 55 درجة فهرنهايت | 64 درجة فهرنهايت | 73 درجة فهرنهايت | 83 درجة فهرنهايت | 91 درجة فهرنهايت | 101 درجة فهرنهايت |
| 55% | 9 درجة فهرنهايت | 17 درجة فهرنهايت | 25 درجة فهرنهايت | 34 درجة فهرنهايت | 43 درجة فهرنهايت | 53 درجة فهرنهايت | 61 درجة فهرنهايت | 70 درجة فهرنهايت | 77 درجة فهرنهايت | 86 درجة فهرنهايت | 94 درجة فهرنهايت |
| 50% | 6 درجة فهرنهايت | 15 درجة فهرنهايت | 23 درجة فهرنهايت | 31 درجة فهرنهايت | 40 درجة فهرنهايت | 49 درجة فهرنهايت | 58 درجة فهرنهايت | 67 درجة فهرنهايت | 77 درجة فهرنهايت | 86 درجة فهرنهايت | 94 درجة فهرنهايت |
| 45% | 4 درجة فهرنهايت | 13 درجة فهرنهايت | 21 درجة فهرنهايت | 29 درجة فهرنهايت | 37 درجة فهرنهايت | 47 درجة فهرنهايت | 56 درجة فهرنهايت | 64 درجة فهرنهايت | 73 درجة فهرنهايت | 82 درجة فهرنهايت | 91 درجة فهرنهايت |
| 40% | 1 درجة فهرنهايت | 11 درجة فهرنهايت | 18 درجة فهرنهايت | 26 درجة فهرنهايت | 35 درجة فهرنهايت | 43 درجة فهرنهايت | 51 درجة فهرنهايت | 61 درجة فهرنهايت | 70 درجة فهرنهايت | 78 درجة فهرنهايت | 87 درجة فهرنهايت |
| 35% | -2 درجة فهرنهايت | 8 درجة فهرنهايت | 16 درجة فهرنهايت | 23 درجة فهرنهايت | 31 درجة فهرنهايت | 40 درجة فهرنهايت | 48 درجة فهرنهايت | 56 درجة فهرنهايت | 65 درجة فهرنهايت | 74 درجة فهرنهايت | 83 درجة فهرنهايت |
| 30% | -6 درجة فهرنهايت | 4 درجة فهرنهايت | 13 درجة فهرنهايت | 20 درجة فهرنهايت | 28 درجة فهرنهايت | 36 درجة فهرنهايت | 44 درجة فهرنهايت | 52 درجة فهرنهايت | 61 درجة فهرنهايت | 70 درجة فهرنهايت | 77 درجة فهرنهايت |
حدد موقع درجة حرارة المصباح الجاف (درجة الحرارة المحيطة) على المحور الأفقي.
ابحث عن منحنى الرطوبة النسبية الذي يطابق الرطوبة النسبية المقاسة. 3. تتبع لأسفل للعثور على درجة حرارة نقطة الندى.
في نظام ضاغط الهواء، يتم ضغط الهواء، مما يزيد من نقطة الندى بسبب الضغط العالي. استخدم الصيغة:
أين تزداد نقطة الندى بسبب الضغط، والتي غالبا ما يتم توفيرها في مواصفات النظام.
تشتمل الأنظمة المتقدمة غالبًا على مستشعر نقطة الندى أو مقياس الرطوبة الذي يقيس نقطة الندى مباشرة تحت ظروف ضغط محددة.
إذا كان نظامك يتضمن مجففًا، فستكون نقطة الندى أقل.
استخدم نقطة الندى المصححة بناءً على نوع المجفف:
مجفف مبرد: تتراوح نقطة الندى عادةً بين 2 درجة مئوية إلى 10 درجات مئوية (35 درجة فهرنهايت إلى 50 درجة فهرنهايت).
مجفف مجفّف: يمكن أن تصل نقطة الندى إلى -40 درجة مئوية (-40 درجة فهرنهايت).
من خلال اتباع هذه الخطوات أو استخدام الآلات الحاسبة عبر الإنترنت، يمكنك حساب أو تقدير نقطة الندى في نظام ضاغط الهواء لديك من أجل التشغيل الفعال والصيانة المناسبة.
