ان جهاز استقبال الهواء، وغالبا ما يشار إليها باسم أ خزان الهواء المضغوط، وهو عنصر أساسي في نظام الهواء المضغوط. إنه بمثابة خزان لتخزين الهواء المضغوط، مما يضمن إمدادًا ثابتًا للعمليات النهائية ويساعد على موازنة التغيرات في الطلب.
سوف تستكشف هذه المدونة التعريف والمكونات والتطبيقات واقتراحات الصيانة لجهاز استقبال الهواء لمساعدتك على اتخاذ خيارات أفضل عند إنشاء نظام هواء مضغوط شامل وفعال أو للاستخدام الصناعي الآخر.
جهاز استقبال الهواء، المعروف أيضًا باسم خزان الهواء المضغوط، عبارة عن وعاء تخزين مصمم لتخزين الهواء المضغوط وتنظيم إمداده داخل النظام. إنه يعمل كمنطقة عازلة لتخفيف تقلبات الضغط الناتجة عن الطلب غير المتسق أو دورات الضاغط. ومن خلال توفير تدفق ثابت للهواء، يضمن جهاز استقبال الهواء تشغيل المعدات النهائية بشكل موثوق وفعال.
تلعب أجهزة استقبال الهواء دورًا حاسمًا في إدارة الرطوبة. عندما يدخل الهواء المضغوط إلى الخزان، فإنه يبرد قليلاً، مما يسمح بتكثف بخار الماء وجزيئات الزيت. ويمكن تصريف هذه المكثفات، مما يمنعها من الوصول إلى المعدات الحساسة. بالإضافة إلى ذلك، يساعد مستقبل الهواء على تقليل عبء العمل على الضاغط، مما يحسن كفاءة الطاقة ويطيل عمر النظام.
في جوهر الأمر، يعد جهاز استقبال الهواء أمرًا حيويًا لضمان توصيل الهواء بشكل متسق، وحماية المعدات، وتحسين الأداء العام للنظام.

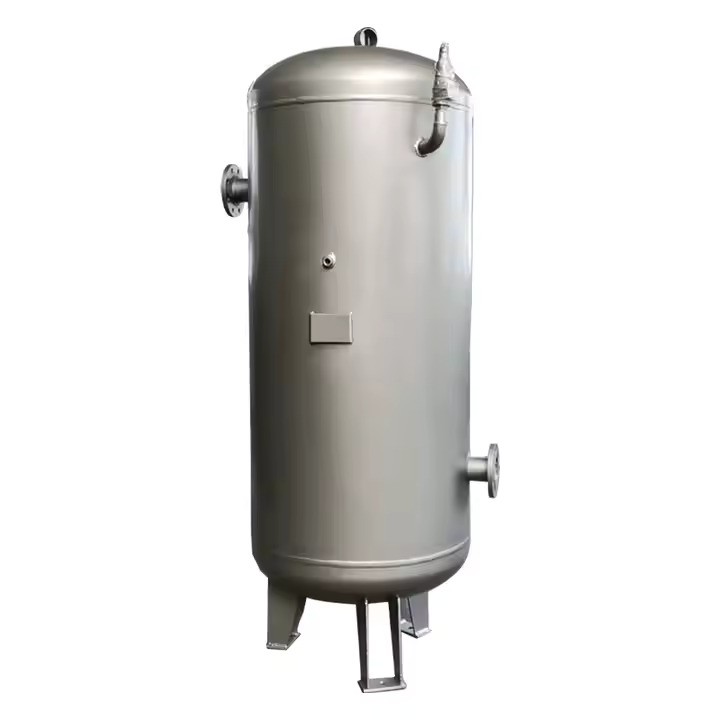

أفضل سعر لخزان تخزين الهواء العمودي سعة 300 لتر المستخدم لضاغط الهواء اللولبي

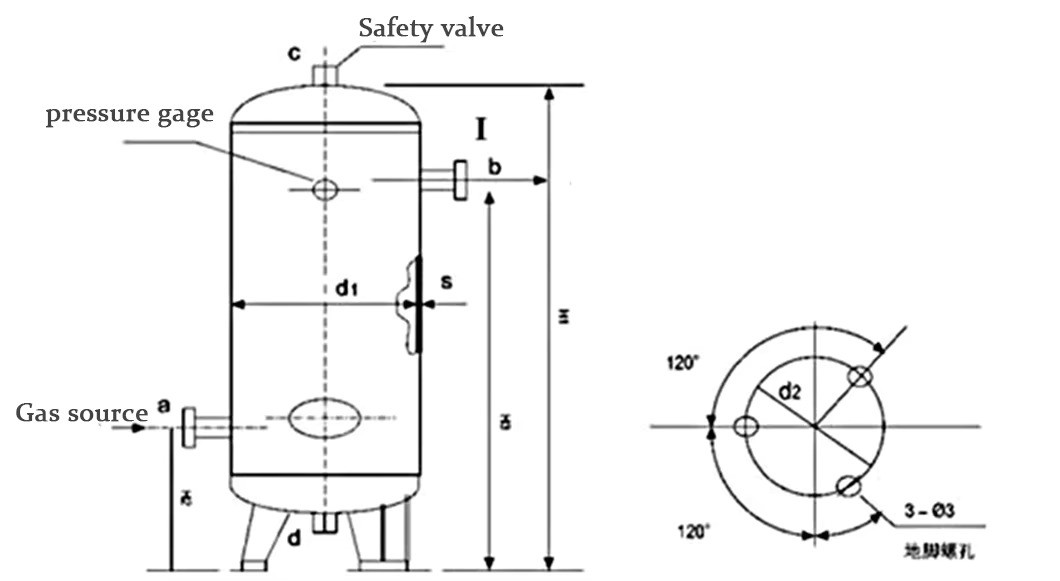

جسم الخزان هو الهيكل الرئيسي، وعادةً ما يكون مصنوعًا من مواد متينة مثل الكربون أو الفولاذ المقاوم للصدأ، وهو مصمم لتخزين الهواء المضغوط تحت الضغط. ويجب أن يتحمل أقصى ضغط عمل للنظام وغالبًا ما يتم تغليفه بمقاومة التآكل، مما يضمن طول العمر والسلامة الهيكلية في البيئات المختلفة.
تسمح منافذ الدخول للهواء المضغوط بالدخول إلى الخزان، بينما منافذ المخرج تسليم الهواء إلى المعدات النهائية. تنظم هذه المنافذ تدفق الهواء داخل الخزان وخارجه، وهي مصممة للتعامل مع حجم الهواء والضغط في النظام دون التسبب في اختناقات أو اضطرابات.
يعرض مقياس الضغط الضغط الداخلي للخزان، مما يسمح للمشغلين بمراقبة وضمان التشغيل الآمن. فهو يمنع التحميل الزائد من خلال عرض البيانات في الوقت الفعلي وهو أمر بالغ الأهمية للحفاظ على الأداء الأمثل للنظام وتجنب الأضرار المحتملة بسبب الضغط الزائد.
صمام تخفيف الأمان عبارة عن آلية وقائية تطلق الهواء الزائد إذا تجاوز الضغط الحد الأقصى. إنه يمنع الضغط الزائد للخزان، مما يضمن سلامة المشغل والامتثال لمعايير السلامة الصناعية، مثل شهادات ASME أو CE.
يقع صمام الصرف في الجزء السفلي من الخزان ويستخدم لإزالة المكثفات - الماء والزيت والجسيمات - التي تتراكم أثناء التشغيل. يمنع التصريف المنتظم التآكل، ويحسن جودة الهواء، ويطيل عمر النظام.
تسمح فتحة التفتيش أو فتحة التفتيش بالوصول إلى الجزء الداخلي من الخزان للصيانة أو التنظيف أو الفحص. هذه الميزة مهمة بشكل خاص في الخزانات الأكبر حجمًا وتضمن بقاء جهاز استقبال الهواء قيد التشغيل وخاليًا من التلوث أو العيوب.
تدعم دعامات التثبيت تثبيت الخزان في مكانه، مما يضمن الاستقرار أثناء التشغيل. تختلف هذه الدعامات حسب التصميم، مثل السروج للخزانات الأفقية أو الأرجل للخزانات الرأسية، وهي ضرورية للتركيب الآمن والفعال.
يقوم مقياس درجة الحرارة بمراقبة درجة الحرارة الداخلية لخزان الهواء، مما يوفر بيانات للأنظمة التي تؤثر فيها درجة الحرارة على الأداء. وهذا مفيد بشكل خاص في العمليات التي تتطلب تحكمًا دقيقًا في درجة الحرارة أو في البيئات التي قد يؤدي فيها ارتفاع درجة الحرارة إلى الإضرار بجودة الهواء أو السلامة.
ان صمام الصرف التلقائي يزيل المكثفات من الخزان دون تدخل يدوي. إنه يعزز الراحة، ويضمن الأداء المتسق، ويقلل من متطلبات الصيانة، مما يجعله خيارًا مثاليًا للأنظمة التي تتطلب الحد الأدنى من وقت التوقف عن العمل.
موقع: مثبت بين ضاغط الهواء ومجفف الهواء.
وظيفة:
يخزن الهواء المضغوط مباشرة من الضاغط.
يبرد الهواء، مما يسمح للرطوبة والزيت بالتكثف لإزالتهما.
يقلل من النبضات الناتجة عن تفريغ الضاغط.
التطبيقات: يستخدم في الأنظمة التي يكون فيها التحكم في الرطوبة أمرًا بالغ الأهمية، مما يساعد على تحسين كفاءة مجففات الهواء النهائية.
موقع: يتم وضعه بعد مجفف الهواء.
وظيفة:
يخزن الهواء النظيف والجاف لاستخدامه في العمليات النهائية.
يعمل كمنطقة عازلة لفترات الطلب المرتفع.
يضمن تدفق هواء ثابت واستقرار الضغط للمعدات الحساسة.
التطبيقات: مناسب للصناعات التي تتطلب جودة هواء عالية، مثل الأدوية وتصنيع الأغذية وتصنيع الإلكترونيات.
توجيه: يقف منتصبا.
وظيفة:
يوفر مساحة الأرضية.
يبسط تصريف المكثفات بسبب تصميمه الرأسي.
التطبيقات: شائع في المنشآت ذات المساحة المحدودة أو حيث يفضل الترتيبات الرأسية لسهولة الصيانة.
توجيه: يوضع أفقيًا على السروج أو الدعامات.
وظيفة:
يوفر مساحة سطحية أكبر لتبريد الهواء.
في كثير من الأحيان يكون الوصول إليها أسهل لمهام الصيانة.
التطبيقات: مثالي للأنظمة أو التطبيقات الكبيرة حيث توجد قيود على الارتفاع.
تصميم: مصمم لتحمل الضغوط الأعلى بكثير من أجهزة الاستقبال القياسية.
وظيفة:
يخزن الهواء للعمليات التي تتطلب ضغوط تشغيل عالية.
مجهزة بأنظمة أمان قوية للتعامل مع الضغوط المرتفعة.
التطبيقات: توجد في صناعات مثل الطيران أو الدفاع أو مرافق اختبار الضغط العالي.
تصميم: يعمل عند ضغوط أقل مقارنة بأجهزة الاستقبال القياسية.
وظيفة:
مناسبة للأنظمة ذات متطلبات الهواء المعتدلة.
يوفر توفير الطاقة لتطبيقات الضغط المنخفض.
التطبيقات: يستخدم في عمليات مثل مناولة المواد أو أنظمة التهوية.
التخصيص: مصممة لصناعات محددة أو تطبيقات فريدة من نوعها.
أمثلة:
أجهزة استقبال مزودة بمبادلات حرارية مدمجة للتحكم في درجة الحرارة.
خزانات مصنوعة من مواد مقاومة للتآكل للبيئات الكيميائية.
التطبيقات: مخصص لتلبية الاحتياجات المتخصصة مثل منصات الحفر البحرية، أو أنظمة الهواء الطبية، أو البيئات الخطرة.
يعد اختيار الحجم المناسب لجهاز استقبال الهواء أمرًا بالغ الأهمية لتحسين أداء وكفاءة نظام الهواء المضغوط. فيما يلي دليل خطوة بخطوة لتحديد الحجم المناسب:
تحديد متوسط استهلاك الهواء: تقييم الطلب المستمر والذروي على الهواء لجميع المعدات المتصلة.
تحديد التقلبات في الطلب: ضع في اعتبارك العمليات ذات استخدام الهواء المتقطع أو الدوري والتي تتطلب إمدادًا مؤقتًا.
يجب أن يكمل حجم جهاز استقبال الهواء معدل تدفق الضاغط (تقاس بالقدم المكعبة في الدقيقة، أو CFM). القاعدة النموذجية هي:
1 جالون من حجم جهاز الاستقبال لكل قدم مكعب في الدقيقة من سعة الضاغط للتطبيقات العامة.
2-3 جالون لكل قدم مكعب في الدقيقة للأنظمة ذات تقلبات الطلب العالية.
تسمح ضغوط التشغيل الأعلى بخزانات أصغر، حيث يكون الهواء المضغوط أكثر كثافة عند الضغوط الأعلى. ومع ذلك، تأكد من أن ضغط الخزان يطابق أو يتجاوز ضغط تشغيل النظام.
استخدم الصيغة:
أين:
ص1: الحد الأقصى لضغط النظام (رطل لكل بوصة مربعة).
ص2: الحد الأدنى من الضغط المقبول (رطل لكل بوصة مربعة).
تستفيد الأنظمة التي تحتوي على ضواغط تعمل على دورات تشغيل منخفضة (تشغيل/إيقاف متكرر) من الخزانات الأكبر حجمًا لتقليل دورات الضاغط.
ل ضواغط ذات دورة عمل بنسبة 100% (مثل المسمار الدوار)، قد يكفي خزان أصغر نظرًا لأن الضاغط يعمل بشكل مستمر.
قمم عالية الطلب: تعمل خزانات الهواء الأكبر حجمًا كمنطقة عازلة أثناء الزيادات القصيرة المدى.
جودة الهواء الحرجة: إذا كان الهواء يجب أن يكون جافًا ونظيفًا، فكر في استخدام خزان أكبر للسماح للرطوبة والجزيئات بالاستقرار.
مساحة محدودة: توفر الخزانات العمودية مساحة الأرضية في التركيبات المدمجة.
حدد خزانًا أكبر قليلاً من احتياجاتك الحالية لاستيعاب النمو المحتمل أو إضافات المعدات المستقبلية.
تأكد من أن جهاز الاستقبال يتوافق مع معايير السلامة (على سبيل المثال، ASME أو CE) لبيئة التشغيل الخاصة بك.
ورش عمل صغيرة: ضاغط بقوة 10 حصان ينتج 40 قدم مكعب في الدقيقة → خزان سعة 40 جالونًا على الأقل.
النباتات الصناعية: ضاغط بقوة 50 حصان ينتج 200 قدم مكعب في الدقيقة مع طلب متغير → خزان 400-600 جالون.
أجهزة استقبال الهواء ضرورية في تصنيع لتخزين الهواء للأدوات الهوائية وخطوط التجميع والآلات الآلية. إنها تعمل على استقرار ضغط الهواء، مما يضمن الأداء المتسق لعمليات الإنتاج. ومن خلال تقليل دورة الضاغط، فإنها تقلل من استهلاك الطاقة وتعزز عمر المعدات. تعمل أجهزة استقبال الهواء أيضًا كمخازن مؤقتة لتلبية الزيادات المفاجئة في الطلب على الهواء، مما يحافظ على التشغيل السلس في البيئات الصناعية سريعة الخطى.
في صناعة السياراتتوفر أجهزة استقبال الهواء الهواء المضغوط للطلاء بالرش ونفخ الإطارات والأدوات الهوائية. فهي تضمن إمدادًا ثابتًا بالهواء النظيف، وهو أمر بالغ الأهمية لتحقيق تشطيبات طلاء عالية الجودة وأداء دقيق للمعدات. ومن خلال تقليل تقلبات الضغط، تعمل أجهزة استقبال الهواء على تحسين الموثوقية أثناء مهام مثل التجميع والإصلاحات، مما يعزز الإنتاجية في ورش العمل والمصانع.
أجهزة استقبال الهواء في صناعة الأدوية تخزين الهواء النظيف والجاف للعمليات التي تتطلب معايير صارمة لجودة الهواء، مثل تصنيع الأقراص أو التعبئة والتغليف. تعمل على تحسين نقاء الهواء من خلال العمل مع مجففات الهواء والمرشحات. بالإضافة إلى ذلك، فهي توفر تدفقًا ثابتًا للهواء للمعدات الدقيقة، مما يساعد في الحفاظ على سلامة المنتج والامتثال التنظيمي في البيئات شديدة التحكم.
في صناعة المواد الغذائية والمشروباتتقوم أجهزة استقبال الهواء بتخزين الهواء المضغوط لعمليات مثل التعبئة والتغليف والتعامل مع المنتج. أنها تحافظ على جودة الهواء العالية عن طريق إزالة الرطوبة والملوثات. بفضل ضغط الهواء المستقر، فإنها تضمن الكفاءة في الأنظمة الآلية مع الالتزام بمعايير النظافة والسلامة الصارمة الضرورية لتطبيقات المواد الغذائية.
ال قطاع الطاقة يستخدم أجهزة استقبال الهواء لتطبيقات الضغط العالي مثل بدء تشغيل التوربينات وتشغيل الصمامات وأنظمة النسخ الاحتياطي. أنها توفر الوصول السريع إلى الهواء المخزن، مما يضمن الموثوقية التشغيلية في محطات الطاقة. ومن خلال العمل كاحتياطي، تدعم أجهزة استقبال الهواء أيضًا الأنظمة الحيوية أثناء حالات الطوارئ أو فترات ذروة الطلب، مما يحسن مرونة النظام بشكل عام.
في صناعة البناء، توفر أجهزة استقبال الهواء الهواء لأدوات مثل آلات ثقب الصخور، والتدريبات، وبنادق المسامير. إنها بمثابة منطقة عازلة للتعامل مع الطلب المتغير، مما يضمن الأداء الثابت للمعدات الهوائية. إن قابليتها للنقل وقدرتها على تخزين الهواء في الموقع تجعلها لا تقدر بثمن للتشغيل الفعال في مواقع البناء البعيدة أو المؤقتة.
ال صناعة الالكترونيات تعتمد على أجهزة استقبال الهواء للحصول على هواء نظيف وجاف في عمليات مثل تصنيع لوحات الدوائر والتجميع الدقيق. يضمن إمداد الهواء المستقر التعامل مع المكونات الحساسة دون تلوث أو تلف. من خلال دعم أنظمة الهواء المضغوط عالية الجودة، تساعد أجهزة استقبال الهواء في الحفاظ على الدقة المطلوبة للأجهزة الإلكترونية الحساسة.
في صناعة التعدينتستخدم أجهزة استقبال الهواء لتشغيل الأدوات الهوائية والمثاقب وأنظمة التهوية. إنها تضمن إمدادات هواء موثوقة في الظروف القاسية تحت الأرض. ومن خلال تثبيت الضغط، فإنها تعمل على تحسين الأداء وطول عمر المعدات مع دعم العمليات الحيوية للسلامة مثل إخماد الغبار وإدارة الغاز.
إن استخدام ضاغط الهواء بدون جهاز استقبال الهواء يعني أن النظام يعتمد كليًا على الضاغط لتلبية متطلبات الهواء المباشرة. يمكن أن يؤدي ذلك إلى تكرار دورات الضاغط، وإمدادات الهواء غير المتساوية، وزيادة تآكل الضاغط. في المقابل، يعمل جهاز استقبال الهواء كمنطقة عازلة، حيث يقوم بتخزين الهواء المضغوط وإطلاقه عند الحاجة، مما يقلل الضغط على الضاغط ويضمن ضغطًا مستقرًا.
يساعد جهاز استقبال الهواء أيضًا في إدارة متطلبات الهواء القصوى التي قد تتجاوز قدرة الضاغط مؤقتًا. هذه القدرة مفيدة بشكل خاص في الأنظمة التي يتقلب فيها استهلاك الهواء. علاوة على ذلك، من خلال تقليل تكرار دورات بدء وإيقاف الضاغط، تساهم أجهزة استقبال الهواء في توفير الطاقة وخفض تكاليف الصيانة.
بالنسبة لمعظم التطبيقات، يؤدي دمج جهاز استقبال الهواء إلى تحسين موثوقية النظام والكفاءة التشغيلية بشكل كبير مقارنة باستخدام الضاغط وحده.
يعتمد حجم جهاز استقبال الهواء على عدة عوامل حاسمة. أولاً، قم بحساب متوسط استهلاك الهواء للنظام، والذي يتم قياسه بالقدم المكعب في الدقيقة (CFM)، لتحديد المتطلبات الأساسية. بعد ذلك، ضع في اعتبارك خرج الضاغط وضغط التشغيل. القاعدة العامة هي أن يكون لديك 1 جالون من حجم الخزان لكل قدم مكعب في الدقيقة من خرج الضاغط للتطبيقات القياسية، على الرغم من أن الأنظمة عالية الطلب قد تحتاج إلى 2-3 جالون لكل قدم مكعب في الدقيقة.
بالإضافة إلى ذلك، يجب أن يأخذ حجم الخزان في الاعتبار التقلبات في الطلب على الهواء. في الأنظمة ذات الاستخدام المتقطع أو الدوري، هناك حاجة إلى جهاز استقبال أكبر لتخزين إمدادات الهواء. دورة عمل الضاغط مهمة أيضًا؛ يقلل جهاز الاستقبال من ركوب الدراجات في أنظمة الخدمة المنخفضة ويوفر تدفقًا ثابتًا للهواء في الأنظمة عالية الخدمة.
وينبغي أيضا النظر في الاحتياجات المستقبلية وعوامل السلامة. يمكن أن يؤدي اختيار خزان أكبر قليلاً إلى استيعاب إضافات المعدات المستقبلية وتوفير هامش أمان للطلب غير المتوقع. تأكد دائمًا من أن جهاز الاستقبال يلبي معدل ضغط النظام أو يتجاوزه.
تتضمن صيانة جهاز استقبال الهواء عدة خطوات لضمان الكفاءة والسلامة على المدى الطويل. ابدأ بتصريف المكثفات بانتظام من الخزان. يتراكم الماء والزيت والجسيمات في الجزء السفلي ويجب إزالتها باستخدام صمام تصريف يدوي أو أوتوماتيكي لمنع التآكل.
افحص مقياس الضغط وصمام تخفيف الأمان بشكل متكرر. يجب أن يوفر المقياس قراءات دقيقة، بينما يجب أن يعمل صمام الأمان بشكل صحيح لمنع الضغط الزائد. اختبر الصمام بشكل دوري للتأكد من أنه يحرر الضغط الزائد عند الحاجة.
تحقق من عدم وجود تسربات أو تلف على سطح الخزان، خاصة حول اللحامات أو اللحامات. قم بجدولة عمليات التفتيش الداخلية لتحديد التآكل أو تراكم الحطام، خاصة في البيئات عالية الرطوبة. بالنسبة للخزانات ذات الطلاء أو البطانة، يجب التحقق من سلامتها أثناء الصيانة.
وأخيرًا، احتفظ بسجل لأنشطة الصيانة واتبع توصيات الشركة المصنعة فيما يتعلق بفترات الخدمة. تعمل الصيانة المنتظمة على إطالة عمر جهاز الاستقبال وتضمن تشغيله بأمان وكفاءة.
قد تنشأ تقلبات الضغط المفرط في جهاز استقبال الهواء من عدة أسباب. إحدى المشكلات الشائعة هي الخزان الصغير الحجم. إذا كان جهاز استقبال الهواء صغيرًا جدًا بالنسبة لطلب النظام، فلن يتمكن من عزل تغيرات الضغط بشكل كافٍ. الترقية إلى خزان أكبر يمكن أن يحل هذه المشكلة.
سبب آخر قد يكون انسداد المرشحات أو الانسداد في النظام. يمنع تدفق الهواء المقيد توزيع الهواء بسلاسة، مما يؤدي إلى ارتفاع الضغط أو انخفاضه. فحص المرشحات وتنظيفها أو استبدالها إذا لزم الأمر.
يمكن أن تساهم إعدادات الضاغط غير الصحيحة أيضًا في حدوث تقلبات. تأكد من أن ضغط خرج الضاغط يتوافق مع متطلبات النظام واضبط إعدادات مفتاح الضغط إذا لزم الأمر. بالإضافة إلى ذلك، يمكن أن يؤدي تباين الطلب على الهواء إلى خلق حالة من عدم الاستقرار، خاصة في الأنظمة ذات الاستخدام السريع أو المرتفع. قد تساعد إضافة جهاز استقبال هواء ثانوي أو تحسين أنماط الاستخدام في استقرار الضغط.
يتطلب استخدام جهاز استقبال الهواء الالتزام بالعديد من احتياطات السلامة. أولاً، تأكد من أن ضغط التشغيل لا يتجاوز أبدًا الضغط المقدر للخزان. يمكن أن يؤدي الضغط الزائد إلى فشل المعدات أو تمزق الخزان. يعد صمام تنفيس الأمان الذي يعمل بشكل صحيح أمرًا بالغ الأهمية لمنع مثل هذه المخاطر.
قم بفحص الخزان بانتظام بحثًا عن أي ضرر واضح، مثل الخدوش أو التآكل أو التسريبات. تعتبر عمليات الفحص الداخلي على نفس القدر من الأهمية، حيث أن التآكل أو الشقوق الخفية يمكن أن تضعف السلامة الهيكلية للخزان. الاستعانة بمحترفين معتمدين لفحص الخزانات بشكل دوري.
تجنب تعديل الخزان دون موافقة الشركة المصنعة. قد تؤدي أي تعديلات إلى الإضرار بالسلامة أو انتهاك معايير الصناعة. بالإضافة إلى ذلك، حافظ على مسافة آمنة بين مستقبل الهواء ومصادر الحرارة لمنع ارتفاع درجة الحرارة.
وأخيرًا، تأكد من أن الخزان مجهز بشهادات السلامة الصحيحة، مثل ASME أو CE، واتبع اللوائح المحلية للتركيب والتشغيل. إن إعطاء الأولوية لتدابير السلامة هذه يحمي الأفراد والمعدات.
نعم، يتكامل جهاز استقبال الهواء بسلاسة مع أنظمة معالجة الهواء الأخرى لتحسين جودة الهواء بشكل عام. على سبيل المثال، يساعد وضع جهاز استقبال الهواء الرطب قبل مجفف الهواء على تقليل حمل الرطوبة على المجفف من خلال السماح للمكثفات بالاستقرار والتصريف. يؤدي ذلك إلى تحسين كفاءة المجفف وإطالة عمره.
أسفل المجفف، يقوم جهاز استقبال الهواء الجاف بتخزين الهواء النظيف والجاف لتوزيعه. كما أنه يعمل على استقرار ضغط الهواء ويوفر حاجزًا للتقلبات، مما يضمن إمدادًا ثابتًا لمعدات الاستخدام النهائي. بالإضافة إلى ذلك، يمكن للمرشحات المثبتة قبل جهاز استقبال الهواء أو بعده إزالة الجسيمات أو الزيت أو الروائح، مما يؤدي إلى تحسين جودة الهواء بشكل أكبر.
ومن خلال العمل معًا، توفر هذه المكونات هواءً نظيفًا ومستقرًا مصممًا ليناسب متطلبات صناعية محددة، مثل الأدوية أو معالجة الأغذية أو تصنيع الإلكترونيات.
