هل فكرت يوما كيف ضواغط الهواء الحفاظ على مستويات الضغط الدقيقة بشكل مستقل؟ تكمن الإجابة في قطعة المعدات الهامة التي يشار إليها بمفتاح الضغط.
في التطبيقات المستخدمة في التصنيع وفي ورش العمل، تعمل مفاتيح ضغط ضاغط الهواء بمثابة الحماية اليقظة الصحيحة لأنظمة الهواء المضغوط، مما يساعد حقًا على تحقيق التوازن بين الطلب على الضغط والعرض. علاوة على ذلك، فإن دمج هذه الأجهزة المتطورة يتحكم في قوة الضاغط تلقائيًا، وبالتالي الحفاظ على اتساق الضغط وحماية قيمة الأداة.
يناقش هذا الدليل الشامل الأنواع والوظائف ومعايير الاختيار ومتطلبات الصيانة لمفاتيح ضغط ضاغط الهواء.
تسمى آلية التحكم الرئيسية، التي تتحكم في التشغيل التلقائي لضواغط الهواء، بمفتاح ضغط ضاغط الهواء. إنه يعمل بكفاءة من خلال المراقبة والاستجابة للتغيرات في ضغط الهواء الموجود في نظام ضاغط الهواء. تعتمد الوظيفة الرئيسية لمفتاح ضغط ضاغط الهواء على الحجاب الحاجز الميكانيكي الخاص به. إنه ينثني استجابةً للتغير في الضغط ويرسل اتصالًا كهربائيًا من شأنه أن يؤدي إلى إنشاء أو قطع الدائرة باستخدام محرك الضاغط.

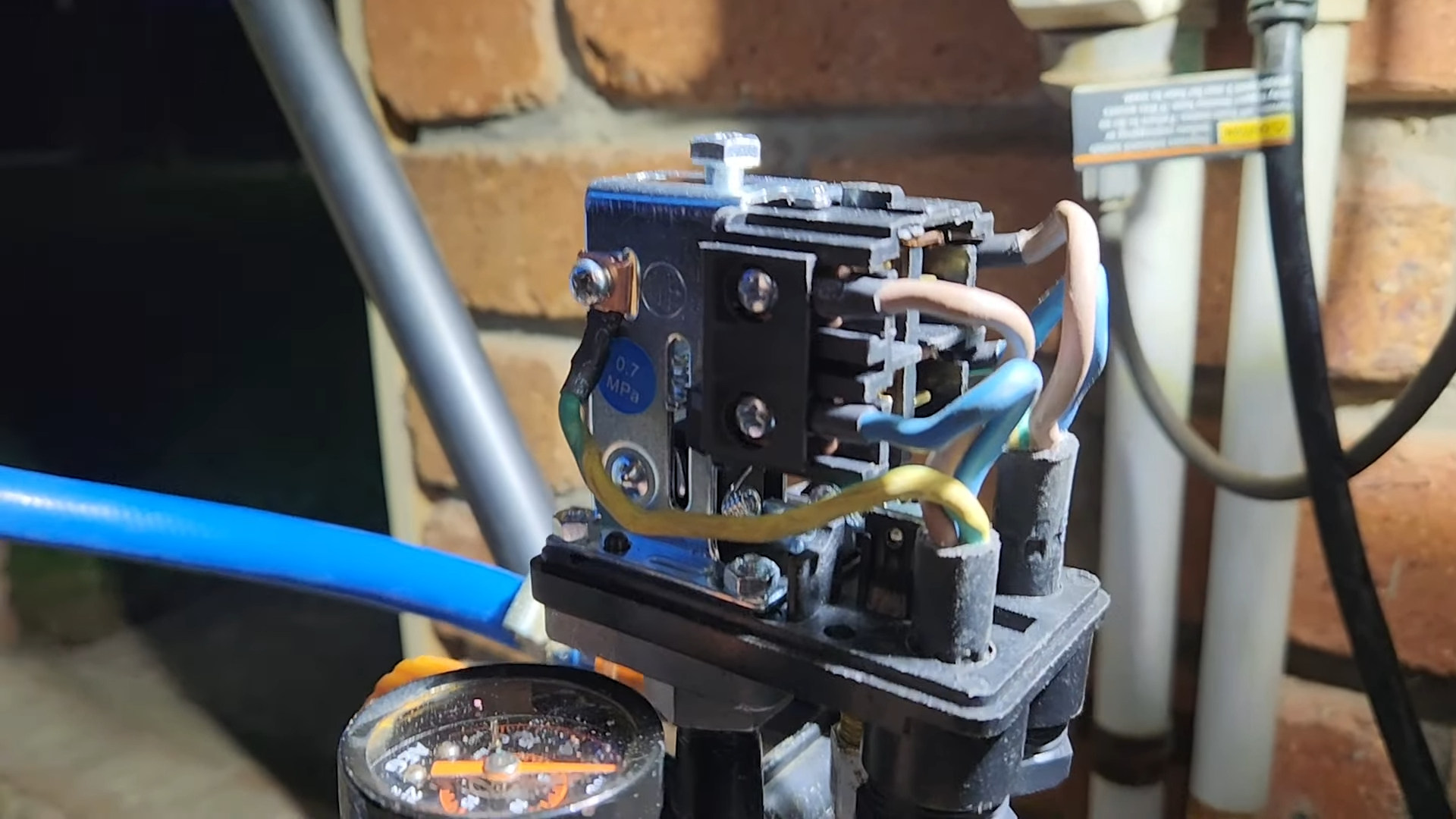

يحتوي مفتاح ضغط الهواء على آلية رئيسية في نظام الحجاب الحاجز المحمّل بنابض والمرتبط بالاتصالات الكهربائية. يقوم المفتاح بقطع الطاقة عن الضاغط بمجرد وصول الضغط إلى نقطة القطع المحددة في مفتاح ضغط الهواء؛ سيكون هذا بشكل عام ضغطًا يتراوح بين 125-175 رطل لكل بوصة مربعة اعتمادًا على الجهاز أو الطراز المستخدم. عندما ينخفض ضغط النظام إلى نقطة القطع، والتي تكون حوالي 20-30 رطل لكل بوصة مربعة أقل من ضغط القطع، سيتم إعادة توصيل المفتاح وتشغيل محرك الضاغط مرة أخرى.
أغشية مرنة تستجيب لجميع التغيرات في الضغط التي تحدث في النظام ويتم بناؤها بشكل عام من مواد طويلة الأمد مثل المطاط المقوى أو البوليمرات الاصطناعية. الأهم هو موثوقيتها ودقتها لاستشعار الضغط.
تقوم نوابض المعايرة بقطع الحد المضبوط للضغط الداخلي/الخارجي بدقة، مما يجعل من الممكن ضبط نطاق ضغط التشغيل وفقًا لاحتياجات التطبيق المحددة.
تعمل الاتصالات الكهربائية للخدمة الشاقة على إنشاء أو كسر الدائرة التي يتم من خلالها إمداد محرك الضاغط بالطاقة. يتم تصنيع نقاط الاتصال من سبائك الفضة أو النحاس لتحقيق التوصيل الأمثل، مما يساعد في تقليل التآكل.
وهو صمام متكامل يتم تركيبه لفتح الهواء من رأس المضخة عندما يتوقف الضاغط عن العمل. يؤدي ذلك إلى تقليل الحمل أثناء بدء التشغيل ويمنع حدوث تلف أثناء دورة بدء تشغيل المحرك.

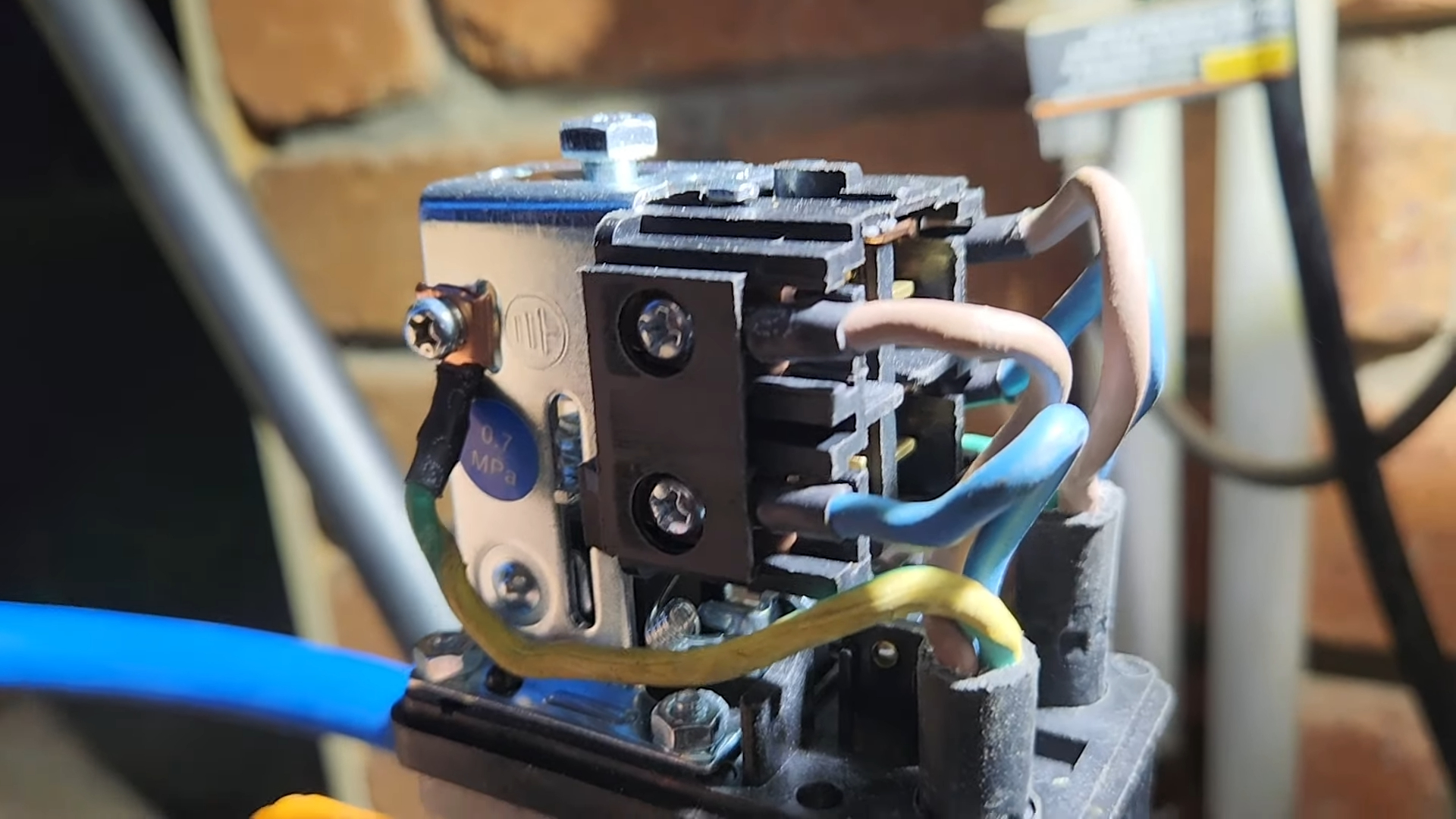

يعمل مفتاح ضغط ضاغط الهواء بعلاقة معقدة بين الأجزاء الميكانيكية والكهربائية لتحقيق التحكم الدقيق في الضغط. يقوم بتشغيل وإيقاف الضاغط تلقائيًا عندما يصل ضغط الهواء المضغوط إلى مستوى محدد مسبقًا.
يقوم الحجاب الحاجز المستشعر للضغط بقياس ضغط الخزان بشكل مستمر، وينحني استجابة لأي تغيرات في الضغط، وبالتالي تحويل الطاقة الميكانيكية إلى تنشيط التبديل عبر النوابض المعايرة.
تقوم عناصر الاستشعار الداخلية بقياس الضغط عبر نقاط القطع والقطع المحددة، والتي تتراوح بشكل عام بين 20-30 رطل لكل بوصة مربعة والتي يجب أن تضمن دورة الضاغط المناسبة.
توفر حلقات التغذية المرتدة للضغط هذه مراقبة فورية للضغط، مما يضمن قراءات دقيقة للضغط واستجابة فورية لأي تغييرات في النظام عبر إحساس ميكانيكي أو إلكتروني.
يتم فتح جهات اتصال المفتاح وبالتالي كسر الدائرة الكهربائية عندما يتجاوز ضغط الخزان حده (حوالي 125-175 رطل لكل بوصة مربعة) مما يؤدي إلى إيقاف تشغيل محرك الضاغط.
بمجرد حدوث انخفاض في الضغط الناتج عن قطع الضغط، يقوم شد الزنبرك بإغلاق نقاط اتصال المفتاح وتنشيط محرك الضاغط.
عندما يتوقف المحرك، سيقوم صمام التفريغ المدمج بتهوية ضغط الرأس حتى يتم إعادة تشغيل الضاغط مقابل هذا الضغط الخلفي.
يمكن ضبط المسافة المناسبة بين ضغط القطع والضغط من خلال آليات الزنبرك القابلة للتعديل للفنيين، كما يمكن التحسين الدقيق لوقت الدورة لتطبيقات محددة.
تتضمن إعدادات الضغط الدقيقة ضبطًا دقيقًا للقطع الداخلي والقطع باستخدام مؤشرات مراقبة ضغط النظام من أجل مراقبة دقيقة.
ومن بين الميزات الأخرى، تسمح آلية الأمان المدمجة بالتشغيل بما لا يتجاوز الحد الأقصى لمعدلات الضغط وتحمي الضاغط والأجهزة المتصلة به.
سمات:
يستخدم آلية غشاء التوتر الزنبركي المرتبطة مباشرة ميكانيكيًا بالتلامسات الكهربائية، وهذا له خاصية إعدادات الضغوط القابلة للتعديل ويمكن أيضًا معايرتها يدويًا.
المزايا:
بناء بسيط، تشغيل موثوق، فعالية من حيث التكلفة، سهولة الصيانة، وإعدادات مفتاح الضغط البسيطة للغاية لاستكشاف الأخطاء وإصلاحها لضواغط الهواء.
العيوب:
الدقة في التحكم في الضغط محدودة؛ فهو يتطلب تعديلات يدوية، وستتآكل الأجزاء الميكانيكية بمرور الوقت، ولا يحتوي على ميزات متقدمة للمراقبة.
طلب:
لورش العمل الصغيرة إلى المتوسطة للضاغط؛ ضاغط الهواء المحمول؛ الاحتياجات الصناعية الأساسية التي تحتاج فقط إلى التحكم في التشغيل والإيقاف.

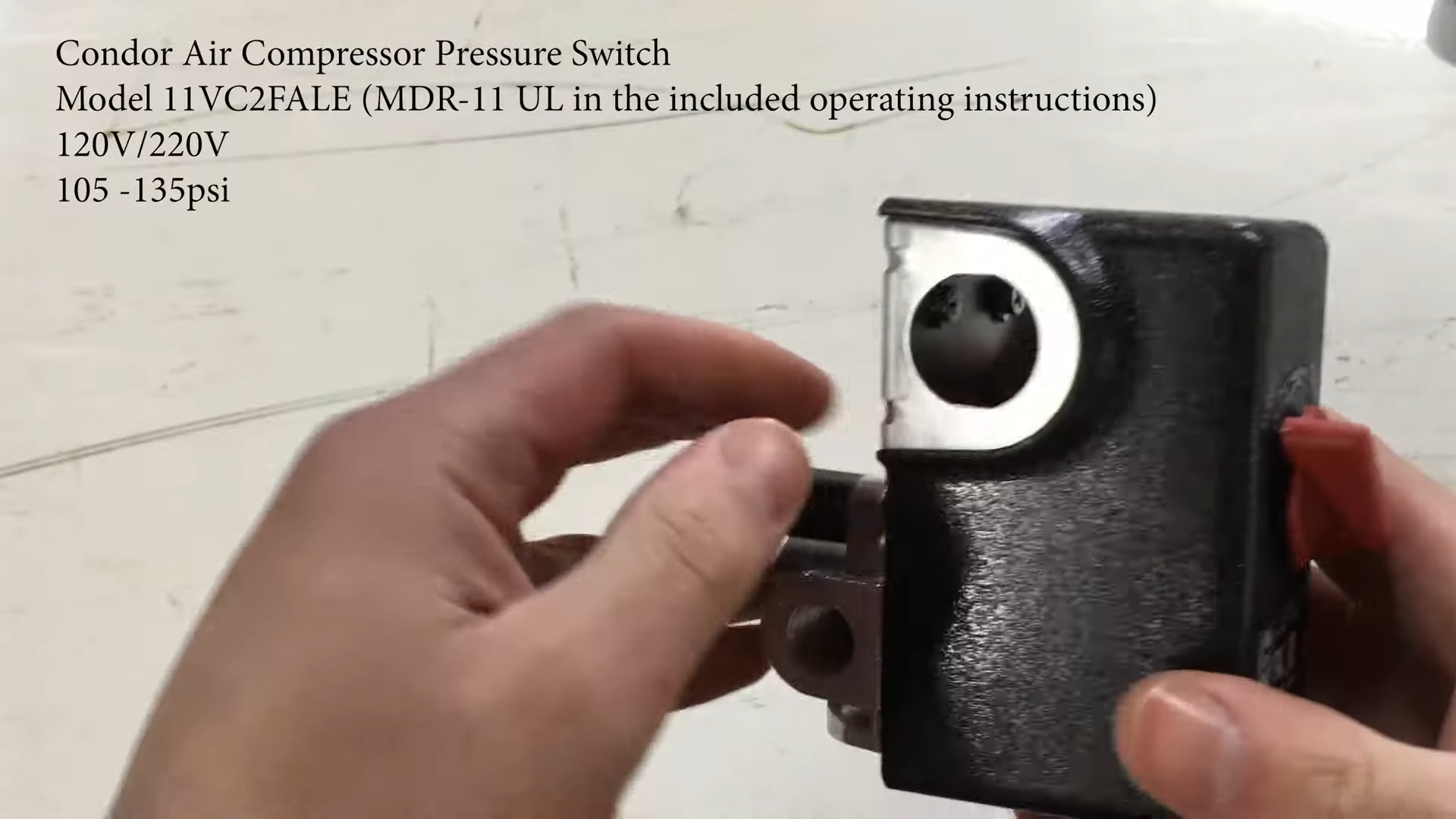

تستخدم مفاتيح الضغط الميكانيكية لضاغط الهواء، وهي أبسط حلول التحكم، نظام شد زنبركي بسيط. يتم تشغيل الضواغط أو فصلها عندما يصل ضغط الخزان إلى مستويات محددة مسبقًا عبر حركة الحجاب الحاجز. يوفر هذا التصميم الذي تم اختباره جيدًا تنظيمًا آمنًا للضغط بدون استخدام أجهزة إلكترونية متطورة، مما يجعله الأكثر فعالية لأنظمة الهواء المضغوط العادية التي لا تتطلب سوى إدارة بسيطة للضغط.
تحديد:
يتضمن ذلك مكون استشعار الضغط الرقمي بالإضافة إلى شاشة LED في الوقت الحقيقي للضغط ونقاط ضبط قابلة للبرمجة بالإضافة إلى آليات تحكم إلكترونية متنوعة.
فوائد:
وهي تدعم التحكم الدقيق للغاية في الضغط من خلال قراءات العرض الرقمي والإعدادات القابلة للبرمجة، وتتمتع بأداء متسق وتقلبات فرق الضغط الضيقة.
سلبيات:
لديها استثمار أولي أكثر تكلفة حيث يمكنها الانتقال إلى استكشاف الأخطاء وإصلاحها الأكثر تعقيدًا ولكنها تتطلب بشكل أساسي مصدر طاقة وتعتمد على التداخل الكهربائي.
التطبيقات الرئيسية:
أنظمة هوائية دقيقة، ومصانع تصنيع متقدمة، وخطوط إنتاج آلية للمطالبة بتحكم دقيق ومحدد في الضغط.
تشتمل مفاتيح ضغط ضاغط الهواء الإلكترونية على أجهزة استشعار متطورة عالية التقنية وأدوات تحكم في الدوائر الرقمية لتحقيق دقة أفضل في عملياتها. تقدم أجهزة التحكم المتقدمة هذه واجهة رقمية لإجراء مراقبة دقيقة للضغط وتعديله. يوفر مفتاح الضغط الإلكتروني أداءً مستقرًا وتباينًا حادًا في الضغط، مما يجعله مناسبًا بشكل أفضل للاستخدام في التطبيقات التي تتطلب ضغط هواء ثابتًا وثابتًا.
سمات:
اتصال إنترنت الأشياء، والمراقبة عن بعد، وتسجيل البيانات، والتحكم التلقائي في الضغط، وتنبيهات الصيانة التنبؤية.
فوائد:
المراقبة عن بعد وضبط الضغط، وتحليلات الأداء الشاملة، وجدولة الصيانة الآلية، والتكامل مع نظام إدارة المباني.
العيوب:
الخيار الأكثر تكلفة، يتطلب شبكة البنية التحتية، وقضايا الأمن السيبراني، والإنشاء المعقد، والتكوين.
طلب:
تشمل مجالات التطبيق الرئيسية المؤسسات الصناعية الكبيرة جدًا، وبيئات التصنيع الذكية، وأنظمة الهواء المضغوط المهمة التي تتطلب مراقبة مستمرة.
تعد مفاتيح الضغط الذكية أحدث التقنيات الحديثة التي تدرس أنظمة الهواء المضغوط. وهو يشتمل، كجزء من معداته، على الوظائف الأساسية لتبديل الضغط، بالإضافة إلى إمكانات الشبكات الحديثة. سيمكن هذا من الوصول المناسب والمريح وعن بعد لمراقبة عمليات الضاغط والتحكم فيها. ومن خلال تطبيق هذه المنهجيات الذكية، تصبح الصيانة التنبؤية حقيقة ويمكن أن تزيد من واقع الكفاءة المثلى في الأنظمة من خلال اتخاذ القرارات المستندة إلى البيانات.
سمات:
تضمن نقطتا مراقبة الضغط التفاضلي، والإعدادات التفاضلية القابلة للضبط، ومنطق إستراتيجية التحكم المحددة الحفاظ على فروق الضغط.
فوائد:
تحكم دقيق للغاية في فروق الضغط، ويمكن تطبيقه مع الأنظمة متعددة الخزانات، ويمكن أن يساعد في الحفاظ على أقصى قدر من كفاءة النظام.
الشروط المسبقة:
تركيب أكثر تعقيدًا، ومعايرة دقيقة، ومتطلبات صيانة متزايدة مقارنةً بالمفاتيح القياسية.
التطبيقات:
أنظمة الهواء المضغوط متعددة الخزانات، والعمليات الصناعية المتخصصة، والتطبيقات التي تتطلب اختلافات محددة في الضغط.
مفاتيح الضغط التفاضلي لضواغط الهواء هي أجهزة التحكم التي تعمل على مراقبة بعض فروق الضغط المحددة والحفاظ عليها داخل أنظمة الهواء المضغوط. إنها فعالة للغاية في جميع التطبيقات حيث يجب الحفاظ على الفرق المحدد بين نقطتين في نظام الهواء للتشغيل ويتم تطبيقها بشكل رائع في أنظمة هوائية معقدة للغاية حيث يكون التوازن في التحكم في الضغط مطلوبًا.
يسمح استخدام مفتاح ضغط ضواغط الهواء بتنظيم الضغط تلقائيًا مع نقاط القطع والقطع لإجراء التعديلات. تسمح آلية التبديل هذه لضواغط الهواء بمستوى ضغط مستمر في النظام دون الحاجة إلى إشراف مستمر أو تشغيل يدوي لمفتاح الضغط.
تحتوي مفاتيح ضغط ضاغط الهواء الحديثة على العديد من ميزات السلامة، بما في ذلك تخفيف الضغط والحماية من التحميل الزائد. تعمل ميزات السلامة هذه في مفاتيح التحكم في الضغط تلقائيًا على إنهاء الظروف الخطرة للضغط الزائد في أنظمة الهواء المضغوط.
تمت برمجة مفاتيح الضغط الحديثة لضواغط الهواء لتبني إستراتيجيات من شأنها التحكم في دورة الضاغط بطريقة توفر الحد الأقصى من استخدام الطاقة. وبالتالي فإن الحد الأقصى لضبط مفاتيح الضغط الدقيقة هذه يضمن وقت التشغيل الأمثل ويمنع الاستخدام غير الضروري، وبالتالي توفير الطاقة.
تعمل مفاتيح التحكم في ضغط الهواء على إدارة عمليات الضاغط دون الحاجة إلى اهتمام يدوي لمراقبة الضغط. تحافظ آلية تبديل الضغط على مستويات ضغط الهواء، وبالتالي تسهيل التشغيل الفعال.
يجب أن يخضع نظام التحكم في الضغط لضواغط الهواء للفحص والمعايرة على فترات زمنية محددة. نظرًا لأن مكونات نظام تبديل الضغط الخاص بضاغط الهواء تتدهور بسبب الاستخدام والوقت، فيجب إجراء تعديلات على إعدادات مفتاح الضغط بشكل منتظم في مناسبات محددة لاستبدال الأجزاء.
يتطلب تركيب مفاتيح الضغط لأنظمة الهواء المضغوط الاستعانة بكوادر فنية. نظرًا لأن التعديل المناسب يتطلب بعض الإلمام بالأنظمة الميكانيكية والكهربائية، فقد يؤدي التثبيت غير الصحيح إلى تشغيل غير فعال وغير آمن للنظام.
هناك العديد من المواصفات الفنية ومتطلبات التشغيل التي يجب على المرء مراعاتها عند اختيار مفتاح الضغط المناسب لضواغط الهواء. يجب أن يتفق مفتاح التحكم المناسب في الضغط على المواصفات وكذلك متطلبات التطبيق مع ضمان الموثوقية من حيث مراقبة الضغط وكذلك التحكم.
اختر مفتاح ضغط يناسب الحد الأدنى لضغط التشغيل والحد الأقصى لضغط التشغيل المطلوب لنظام الهواء المضغوط الخاص بك، ولاحظ أن الحد الأقصى لمعدل الضغط للمفتاح يجب أن يتجاوز معدل ضغط النظام بنسبة 15-20% على الأقل.
تحقق من تصنيفات الجهد على المفتاح لمتطلبات التشغيل الكهربائي للضاغط. تأكد من أن التقييمات الحالية على المفتاح تتوافق مع متطلبات الضاغط المعين.
حدد مفتاحًا تم تصنيفه من جميع النواحي حسب بيئة التشغيل القاسية المقصودة، مثل نطاقات درجة الحرارة، أو التعرض للرطوبة، أو متطلبات منع الغبار، ليتم تركيب الجهاز الكهربائي داخل موقع تركيب الضاغط.
تحديد الموضع المحتمل لتركيب مفتاح ضغط ضاغط الهواء. يجب أن يتضمن ذلك التحقق من أحجام المنافذ وأنواع الخيوط وقيود المساحة الفعلية على نظام الهواء المضغوط الخاص بك.
قم بمراجعة المحطات الطرفية ومساحة الأسلاك المتاحة لسهولة تركيب الخط على مفتاح الضغط. بالإضافة إلى ذلك، تأكد من وجود مساحة كافية لصيانة وضبط آلية التحكم في ضغط الهواء.
تأكد من امتثال مفتاح الضغط لمعايير السلامة ومتطلبات الشهادات ذات الصلة التي تنطبق على التطبيق المحدد والولاية القضائية لمؤسستك.
قم بعمل بروتوكول أمان مناسب. قم بإيقاف تشغيل الطاقة على مفتاح ضغط ضاغط الهواء، واستنزاف ضغط الخزان عبر صمامه، وارتداء أجهزة واقية مثل النظارات الواقية والقفازات المعزولة. يجب أن تكون مساحة العمل مضاءة بشكل ساطع وخالية من العوائق، مما يسهل الوصول إلى مكونات مفتاح الضغط.
تعرف على نطاقات الضغط التي قدمتها الشركة المصنعة والتي تناسب بشكل خاص متطلبات تطبيقك. احسب الضغط التفاضلي الأكثر ملاءمة لعمليتك - وعادة ما يكون هذا في نطاق 20-30 رطل لكل بوصة مربعة. وهذا من شأنه أن يضمن دورة فعالة للضاغط دون التعرض لضغط زائد.
قم بإجراء تعديلات تدريجية على براغي التحكم بحد أقصى ربع دورة لكل ضبط. ينبغي بعد ذلك السماح للنظام بالخضوع لعدة دورات ضغط، وينبغي بعد ذلك متابعة القراءات من أجهزة قياس الضغط بعد كل تعديل. ويضمن هذا النهج المنهجي إعدادات ضغط دقيقة دون حدوث تغييرات كارثية قد تؤدي إلى الضغط على المكونات.
قم بتشغيل النظام خلال دورة تشغيلية منزلية، مع الأخذ في الاعتبار قراءات أجهزة قياس الضغط وأداء الضواغط. والأهم من ذلك، أن تأخذ ملاحظة حول القطع/القطع للنقاط وتأكد من أنها تتوافق مع الإعدادات التي تريدها. تتعلق الصيانة أيضًا بصمام التفريغ أثناء الاستماع عن كثب للأصوات غير الطبيعية التي قد تعني ضبطًا غير صحيح.
التقط القيم الختامية للتحكم في ضغط ضاغط الهواء لديك، بما في ذلك ضغوط القطع والقطع المحددة، بالإضافة إلى مواضع براغي الضبط، وقيم الأداء لكل نظام عام. من المفترض أن تساعد مقارنة ذلك مع القراءات الأساسية بمرور الوقت في اكتشاف المشكلات المحتملة التي قد تصبح خطيرة والتأكد من أن النظام يوفر عملية هواء مضغوط متسقة وموثوقة.
قم كل شهر بفحص مفتاح الضغط الخاص بضاغط الهواء الخاص بك للتأكد من التوصيلات الكهربائية والمكونات الميكانيكية وضبط الضغط. تحقق من نقاط الاتصال بحثًا عن التآكل، وافحص الحجاب الحاجز للتأكد من مرونته، وتأكد من أن أجهزة التثبيت سليمة. يجب إزالة الغبار والحطام باستخدام الهواء المضغوط من مفتاح الضغط بحيث تتحرك آلية الضبط بأكملها بحرية.
لحل المشكلات المتعلقة بمفتاح ضغط ضاغط الهواء لديك، قم بالتعامل مع تشخيص المشكلة بطريقة منظمة بدءًا من التحقق من مصدر الطاقة واختبار الاستمرارية الكهربائية وحتى التحقق من قراءات الضغط مقابل الإعدادات الموثقة. قد تشمل الأعراض المتوافقة مع مشكلات تبديل الضغط عدم انتظام الدورة، أو زيادة أوقات الاستجابة، أو عدم القدرة على الحفاظ على مستويات الضغط. وينبغي ملاحظة ما يلي بشكل خاص:
الضغط غير المنتظم
أصوات تبديل غير عادية
تأخير عمل الضاغط
نقاط القطع/القطع المتغيرة
سلامة التوصيلات الكهربائية
لحل المشكلات المتعلقة بمفتاح ضغط ضاغط الهواء لديك، قم بالتعامل مع تشخيص المشكلة بطريقة منظمة بدءًا من التحقق من مصدر الطاقة واختبار الاستمرارية الكهربائية وحتى التحقق من قراءات الضغط مقابل الإعدادات الموثقة. قد تشمل الأعراض المتوافقة مع مشكلات تبديل الضغط عدم انتظام الدورة، أو زيادة أوقات الاستجابة، أو عدم القدرة على الحفاظ على مستويات الضغط. وينبغي ملاحظة ما يلي بشكل خاص:
الضغط غير المنتظم
أصوات تبديل غير عادية
تأخير عمل الضاغط
نقاط القطع/القطع المتغيرة
سلامة التوصيلات الكهربائية

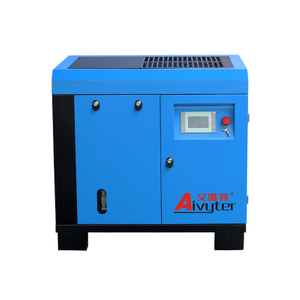

هل تبحث عن مفاتيح ضغط مصممة بدقة لتحقيق أداء ثابت؟ استمتع بخبرة Aivyter التي تراكمت على مدار عقود في صناعة تكنولوجيا ضواغط الهواء. تتمتع تصميمات مفاتيح ضغط ضاغط الهواء المتقدمة بحساسية أكبر مقترنة بالموثوقية العالية لتوفير أقصى ظروف ضغط لأنظمة الهواء المضغوط. نظرًا لمخاطر التحمل الميكانيكي أو الدقة الإلكترونية، فإن المكمل الكامل لديه حل محدد لجميع أنواع المتطلبات الصناعية.
اتصل بـ Aivyter الآن واطلب مشورة الخبراء بشأن مفتاح الضغط المناسب لتطبيقك. الفريق الفني على استعداد للمساعدة في تحسين أداء الضاغط.
في ضاغط الهواء، يجب أن يتحكم مفتاح الضغط تلقائيًا في محرك الضاغط وفقًا لضغط الهواء في الخزان. يقوم بتشغيل الضاغط عندما ينخفض الضغط إلى نقطة القطع ويوقفه عند الوصول إلى ضغط القطع، وبالتالي يحافظ على إمداد معين من الهواء للنظام.
هناك المؤشرات الأكثر شيوعًا لتعديلات التبديل والتي تشمل التدوير المتكرر، والتشغيل المستمر للضاغط، وفشل الضغط، وتزايد الضغط عن الحد الطبيعي. راقب قراءات مقياس الضغط والدراجات غير العادية.
يتراوح ضغط القطع القياسي بين 125 و175 رطل لكل بوصة مربعة. تم تركيب ضغط القطع فعليًا على النقطة الأولية المحددة بحوالي 20-30 رطل لكل بوصة مربعة أقل من ضغط القطع. ومع ذلك، يجب أن تكون إعدادات مفتاح الضغط مثالية وفقًا لمقدم الطلب ومواصفات شركة التصنيع.
عادة، تشمل الأسباب الكامنة وراء ذلك نقطة اتصال متسخة، أو حاجزًا محشورًا، أو تعديلًا خاطئًا لمفتاح الضغط، أو تسربًا في نظام الهواء المضغوط بأكمله. يجب فحص التوصيلات الكهربائية وغيرها مثل الأجزاء الميكانيكية للتأكد من عدم تآكلها.
وقم بإجراء فحص كل 30 يومًا لاحقًا وفحوصات التنظيف والمعايرة بعد كل 3 أشهر والصيانة الشاملة السنوية بما في ذلك فحص الاتصالات الكهربائية والتحقق من إعدادات الضغط.
افصل الطاقة، وقم بتخفيف الضغط من الخزان، وارتداء معدات السلامة المناسبة، وقم بتوثيق الإعدادات الأصلية بشكل صحيح قبل ضبط أي مفتاح تحكم في الضغط.
توفر مفاتيح الضغط الإلكترونية إمكانات مراقبة أفضل وأكثر دقة ولكنها تتطلب التحقق من التوافق مع نظام الضاغط الحالي لديك ومحاذاة الجهد الكهربي المناسبة، وقد تحتاج إلى أسلاك تحكم إضافية.
